Introduzione

Gli ingranaggi sono i "giunti" della trasmissione meccanica. Dalle trasmissioni e riduttori automobilistici ai riduttori delle turbine eoliche e ai motori delle macchine edili, tutte le apparecchiature che richiedono la trasmissione di potenza si basano sugli ingranaggi. macchina per la dentatura di ingranaggi La fresatrice per ingranaggi è la macchina utensile più utilizzata per la produzione in serie di ingranaggi cilindrici, classificandosi costantemente al primo posto in termini di installazioni nel settore della produzione di ingranaggi. In questo numero, analizzeremo i principi, le tipologie di macchine, i processi e il valore industriale delle fresatrici per ingranaggi.

I. Principi di lavorazione delle macchine per la fresatura degli ingranaggi

Gli ingranaggi vengono tagliati con il metodo di generazione, i cui componenti principali sono la fresa a creatore e il mandrino del pezzo. La fresa a creatore assomiglia a una vite senza fine, con i suoi taglienti ricoperti di denti. La macchina controlla con precisione il rapporto tra la velocità di rotazione della fresa a creatore e la velocità di indicizzazione del grezzo dell'ingranaggio. Mentre la fresa a creatore ruota e taglia, si sposta assialmente lungo il grezzo dell'ingranaggio. Attraverso questo movimento di ingranamento, fresa continuamente un profilo del dente a evolvente standard sul grezzo. In parole semplici: la fresa a creatore e il grezzo dell'ingranaggio simulano l'ingranamento di una vite senza fine e di una ruota elicoidale, tagliando e ingranando contemporaneamente per fresare tutti i denti in un'unica passata.

II. Classificazioni comuni delle macchine per la dentatura di ingranaggi

1. Macchine convenzionali per la dentatura di ingranaggi meccaniciAdatto alla lavorazione di ingranaggi di piccole e medie dimensioni, come pignoni di trasmissione e ingranaggi per macchine agricole. Offre un elevato rapporto costo-efficacia con una struttura di trasmissione meccanica tradizionale;

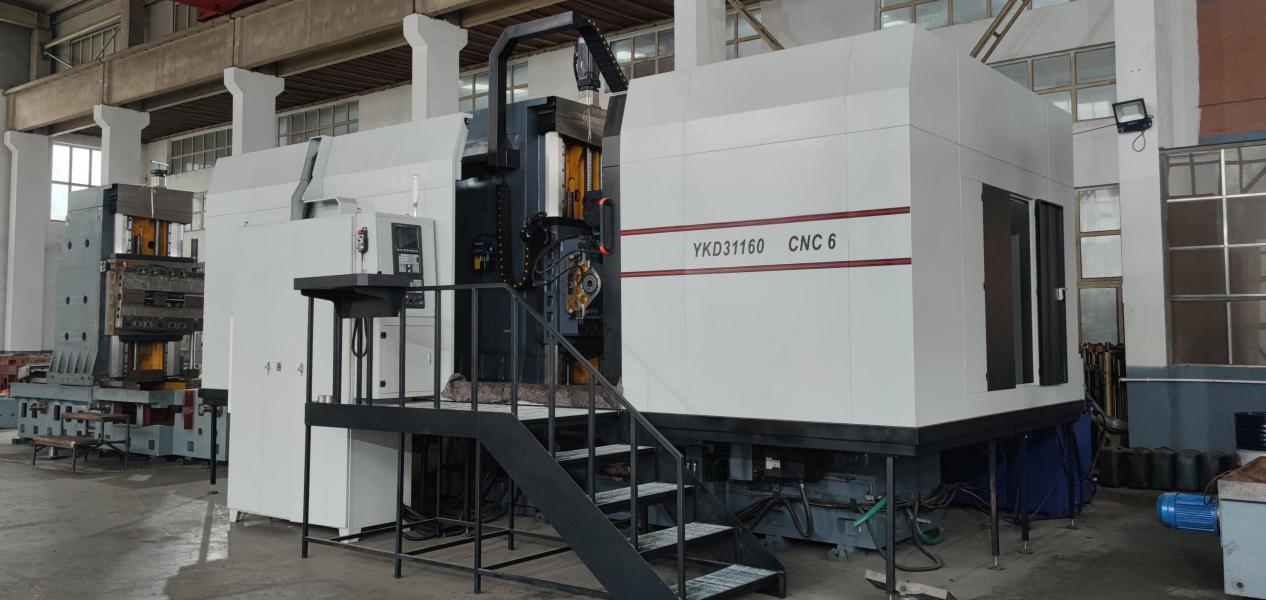

2. Macchine per dentatura CNC: Dotate di un sistema CNC completamente servoassistito e di interpolazione a 4/5 assi, raggiungono gradi di precisione 6-7. Adatte per ingranaggi di alta precisione per il settore automobilistico e per le turbine eoliche, con funzioni di cambio marcia e avanzamento automatici;

3. Macchine per dentatura a pavimento di grandi dimensioni: progettate per ingranaggi a modulo extra-large utilizzati in applicazioni minerarie, eoliche e navali, in grado di lavorare pezzi con diametri fino a diversi metri. Si tratta di macchine specializzate per applicazioni industriali gravose.

III. Vantaggi delle macchine per la dentatura degli ingranaggi rispetto ad altre attrezzature per la lavorazione degli ingranaggi

1. Elevata efficienza di lavorazione: completa tutte le scanalature dei denti in un'unica passata; rispetto alle macchine per la formatura degli ingranaggi, l'efficienza produttiva per ingranaggi cilindrici di grande volume è più che raddoppiata;

2. Elevata versatilità: semplicemente cambiando le frese, la macchina può lavorare ingranaggi cilindrici a denti dritti ed elicoidali con diverse dimensioni del modulo e numero di denti;

3. Costi controllabili: le frese a creatore sono meno costose delle frese a profilo, con conseguenti costi unitari di lavorazione inferiori per la produzione di massa su larga scala.

Limitazioni: non è possibile lavorare ingranaggi interni e ingranaggi a doppia fila con scanalatura stretta; per questi pezzi, in genere si utilizzano macchine per la formatura degli ingranaggi come soluzione complementare.

IV. Scenari di applicazione a valle

1. Industria automobilistica: ingranaggi di trasmissione, ingranaggi differenziali e riduttori per veicoli elettrici a nuova energia (mercato primario per le macchine fresatrici a controllo numerico);

2. Macchinari generici: Ingranaggi per riduttori, compressori d'aria e trasmissioni per macchine agricole;

3. Apparecchiature di alta gamma: ingranaggi di grandi dimensioni per riduttori di turbine eoliche, ingranaggi di trasmissione idraulica per macchine edili e ingranaggi di trasmissione di potenza per applicazioni marine.

V. Tendenze del settore

Il boom dei veicoli a energia alternativa ha determinato un'impennata nella domanda di macchine per la dentatura di ingranaggi ad alta precisione. La dentatura a secco (un processo ecologico che non richiede l'utilizzo di olio da taglio) e la dentatura ad alta velocità si sono affermate come nuove direzioni tecnologiche. Le tradizionali e obsolete macchine per la dentatura di ingranaggi convenzionali vengono gradualmente modernizzate con sistemi CNC, e la produzione di ingranaggi si sta evolvendo verso una maggiore precisione, automazione e intelligenza.
