Funzioni di base di una macchina perforatrice: una guida semplice

A macchina perforatrice è una delle attrezzature di lavorazione più indispensabili nelle officine meccaniche. Il suo scopo principale è quello di realizzare fori rotondi sui pezzi. Oltre alla punzonatura di base, integra molteplici funzioni ausiliarie pratiche per garantire che i fori lavorati siano precisi, lisci ed efficienti. Questo articolo analizza le funzioni di base principali di macchina perforatrice industriale per consentire ai principianti di apprendere rapidamente le nozioni operative essenziali.

1. Meccanismo di carotaggio

1.1 Rotazione del mandrino

Il mandrino blocca e fa ruotare la punta del trapano, con una velocità di rotazione misurata in giri al minuto (RPM). La velocità deve essere regolata in base al materiale del pezzo: alta velocità per materiali morbidi come legno e alluminio, e bassa velocità per materiali duri come l'acciaio. La maggior parte dei dispositivi effettua la commutazione della velocità tramite una cinghia o una manopola di regolazione.

1.2 Avanzamento del mandrino

L'avanzamento si riferisce al movimento verso il basso della punta rotante del trapano all'interno del materiale. Le piccole macchine foratrici utilizzano un avanzamento manuale a leva, mentre le macchine di grandi dimensioni sono dotate di avanzamento automatico. Una velocità di avanzamento adeguata evita la rottura della punta causata da una velocità eccessiva e una bassa efficienza di lavorazione dovuta a una velocità troppo bassa.

1.3 Controllo della profondità e corsa del mandrino

Dotata di un fermo di profondità, la macchina può fissare la profondità di foratura per garantire una profondità uniforme di più fori senza dover ripetere le misurazioni. Il cannotto che supporta il mandrino controlla la distanza di avanzamento effettiva della punta (corsa convenzionale: 10-15 cm). Per fori più profondi, regolare la testa della macchina o il piano di lavoro.

2. Fissaggio e posizionamento del pezzo

2.1 Regolazione del tavolo

Il piano di lavoro viene utilizzato per posizionare i pezzi, consentendo la regolazione in altezza; alcuni modelli sono inclinabili per adattarsi alle diverse esigenze di lavorazione. Per le trapani radiali, il piano è solitamente fisso e la posizione di foratura viene regolata spostando la testa della macchina.

2.2 Serraggio e bloccaggio del pezzo

Il fissaggio saldo dei pezzi è il presupposto per una foratura sicura. I pezzi di piccole dimensioni vengono fissati con una morsa, mentre quelli di grandi dimensioni vengono bloccati direttamente sul piano di lavoro. Le scanalature a T sul piano sono compatibili con i morsetti standard per impedire lo spostamento dei pezzi durante la lavorazione.

3. Processi comuni di foratura di precisione

3.1 Foratura centrale

Prima di lavorare i fori di grandi dimensioni, praticare un piccolo foro pilota di posizionamento. La punta centrale, corta e rigida, segna una piccola rientranza per impedire alla punta di grandi dimensioni di spostarsi e per migliorare la precisione del posizionamento del foro.

3.2 Perforazione a intermittenza

Ideale per la lavorazione di fori profondi. La punta del trapano si muove ripetutamente su e giù per espellere i trucioli interni, risolvendo efficacemente i problemi di surriscaldamento e rottura della punta causati dall'accumulo di trucioli. Le moderne macchine foratrici sono generalmente dotate di cicli di foratura a intermittenza automatici.

3.3 Alesatura

Processo di finitura secondaria successivo alla foratura. Si utilizza un alesatore per rimuovere una piccola quantità di materiale residuo dalla parete del foro, ottimizzando la levigatezza e la precisione dimensionale del foro stesso.

3.4 Picchiettamento

Utilizzato per la lavorazione di filettature interne. L'apparecchiatura aziona il maschio per avvitarlo nel foro predisposto e creare la filettatura, invertendo automaticamente il movimento per estrarlo, risultando più efficiente della maschiatura manuale.

4. Modellatura dei fori e trattamento delle superfici

• Svasatura: Realizzare una scanalatura conica all'imboccatura del foro per far sì che le viti a testa piatta siano a filo con la superficie del pezzo.
• Svasatura: Realizzare una cavità a fondo piatto per alloggiare le teste dei bulloni e mantenerle al di sotto della superficie del materiale.
• Rifinitura localizzata: Lucidare un'area piana e liscia intorno al foro per fornire una superficie di appoggio stabile per guarnizioni e teste dei bulloni.

5. Funzioni della macchina perforatrice di tipo speciale

5.1 Perforazione multipla

Dotata di più mandrini paralleli, su ciascun mandrino è possibile installare punte di trapano di diverso tipo. I pezzi vengono trasferiti a stazioni diverse per completare la foratura multi-processo, risultando adatta alla lavorazione in serie di pezzi con fori multipli.

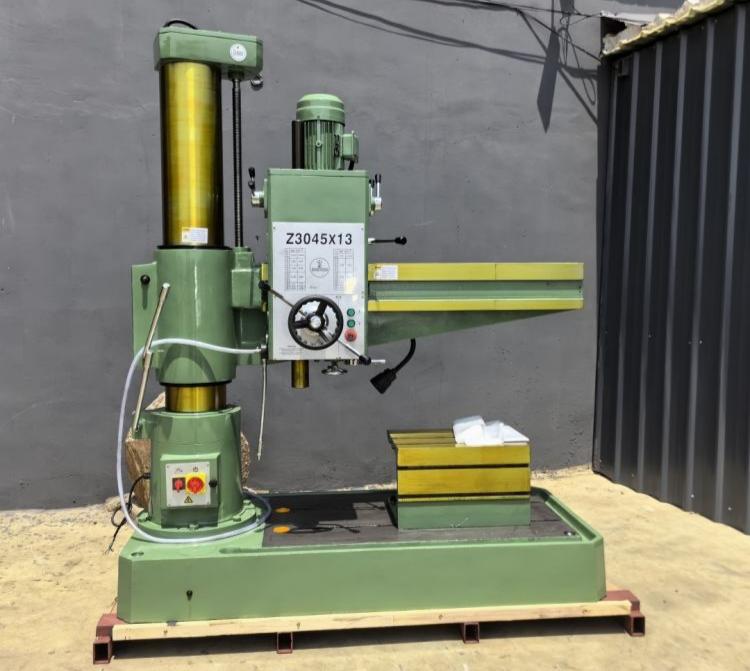

5.2 Foratura radiale

Il braccio meccanico orientabile e la testa mobile eliminano la necessità di spostare pezzi pesanti. La punta del trapano può essere posizionata a piacimento, adattandosi alla lavorazione di pezzi di grandi dimensioni.

5.3 Perforazione di precisione

Gli operatori percepiscono lo stato di taglio tramite la leva di avanzamento, il che risulta utile per la lavorazione di precisione di punte da trapano piccole e fragili, riducendo il tasso di rottura delle punte.
