Le trapani sono tra le attrezzature più comuni nella lavorazione meccanica. I diversi tipi di trapani presentano differenze significative in termini di struttura, capacità di lavorazione e scenari di applicazione. La scelta del tipo corretto influisce direttamente sull'efficienza e sui costi di lavorazione. Questo articolo fornisce un'analisi comparativa di tre tipologie comuni: il trapano a colonna, il trapano a braccio radiale e il trapano da banco.
1. Trapano verticale

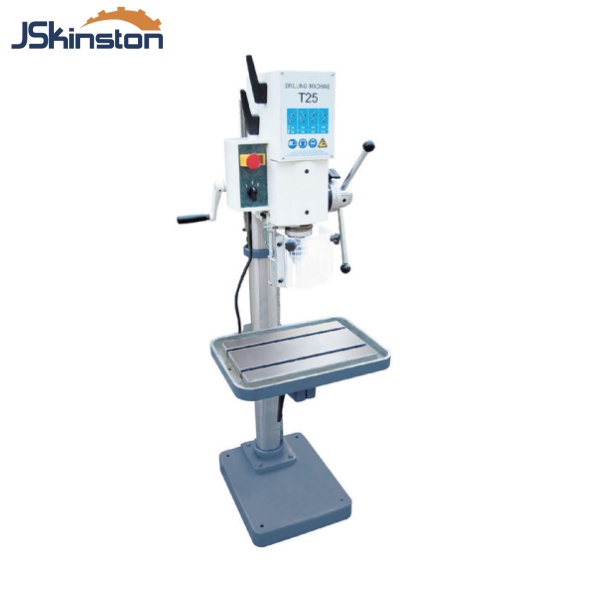

La perforatrice a colonna è il tipo più semplice di attrezzatura per la foratura. La sua struttura è costituita da una testa mandrino montata su una colonna verticale. Il piano di lavoro può essere alzato o abbassato lungo la colonna e il mandrino avanza verticalmente per completare l'operazione di foratura.
La punta a colonna è adatta per la lavorazione di fori singoli o di un piccolo numero di fori in pezzi di piccole e medie dimensioni. È comunemente utilizzata nelle officine di manutenzione, nelle sale attrezzeria e nei reparti di produzione di prova, dove le dimensioni dei lotti sono ridotte.
Il limite della foratrice a colonna è che il pezzo in lavorazione deve essere riposizionato dopo ogni foratura. Non è adatta per pezzi con molti fori o che richiedono un'elevata precisione nella spaziatura dei fori.

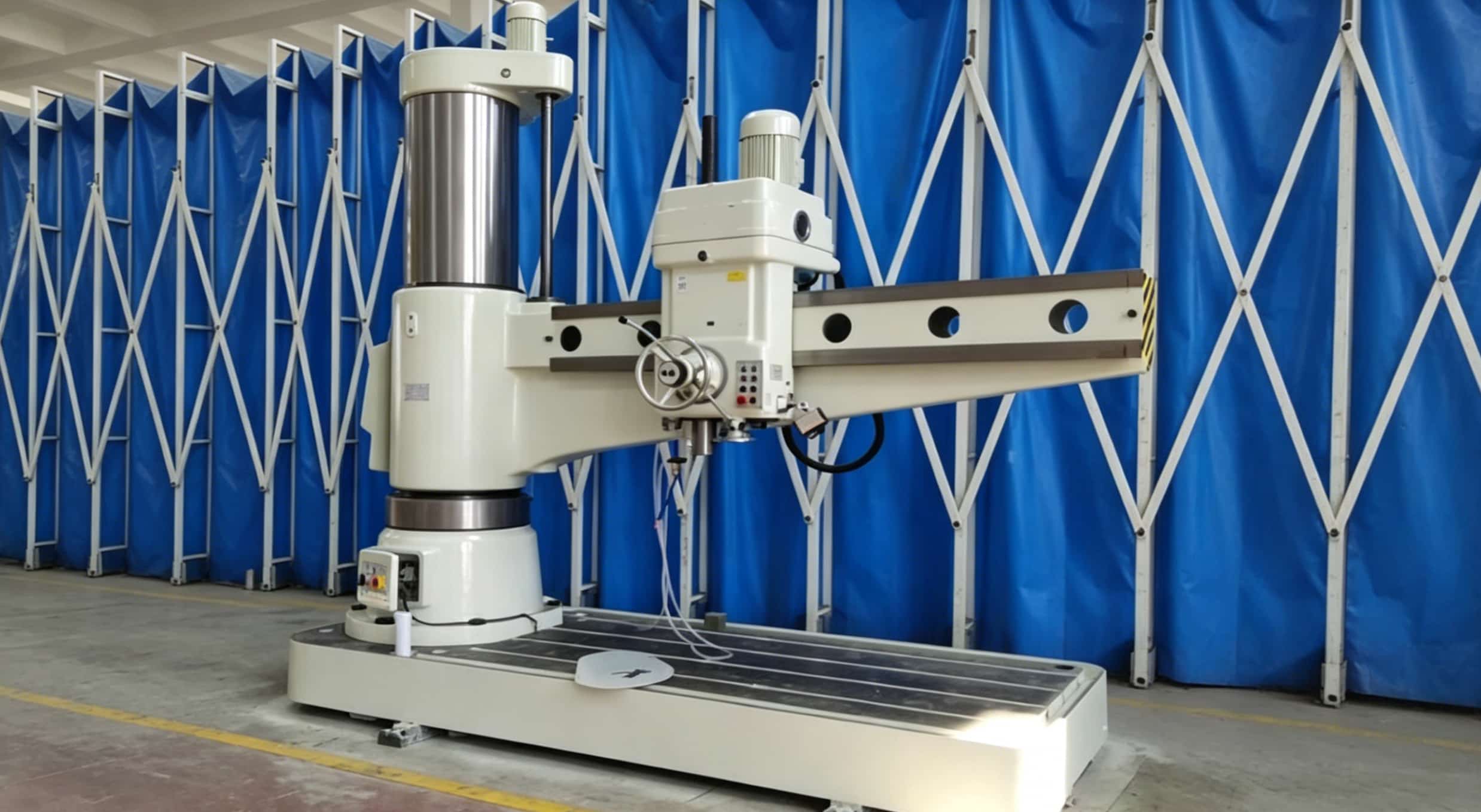

La punta a braccio radiale aggiunge una struttura a braccio mobile al design base della punta a colonna. La testa del mandrino può spostarsi orizzontalmente lungo il braccio radiale e l'intero braccio può ruotare attorno alla colonna e muoversi verticalmente. Ciò consente al mandrino di coprire un ampio spazio di lavoro cilindrico.
La punta radiale è progettata per pezzi di grandi dimensioni come scatole, alloggiamenti e flange. È particolarmente adatta per applicazioni che richiedono la realizzazione di numerosi fori su un singolo pezzo, come ad esempio le piastre tubiere per recipienti a pressione o scambiatori di calore. Una volta bloccato il pezzo, l'operatore sposta la testa del mandrino e il braccio in diverse posizioni senza dover riposizionare il pezzo stesso.
Il vantaggio del trapano a braccio radiale è che elimina la necessità di spostare frequentemente pezzi pesanti. È particolarmente adatto per la produzione di singoli pezzi e piccoli lotti, dove le tipologie di pezzi cambiano spesso.
Tra i limiti si annoverano l'ingombro e il costo più elevato rispetto alle trapani a colonna. Non è efficiente per la produzione di grandi volumi di piccoli pezzi.
Il trapano da banco è una versione miniaturizzata del trapano a colonna, progettato per essere montato su un banco da lavoro. In genere raggiunge velocità di rotazione del mandrino superiori rispetto alle macchine di dimensioni maggiori.
Il trapano da banco è progettato per fori di piccolo diametro, tipicamente in componenti elettronici, strumenti, modelli e altre piccole parti di precisione. È inoltre comunemente utilizzato in laboratori, officine didattiche scolastiche e piccole postazioni di lavoro per riparazioni. L'elevata velocità del mandrino lo rende adatto alla foratura di materiali morbidi come plastica, legno e lamiere sottili di alluminio.
Tra i limiti del trapano da banco si annovera un campo di lavoro ristretto. Non è adatto per fori di grande diametro o fori profondi nell'acciaio. L'avanzamento manuale richiede abilità da parte dell'operatore, poiché la forza di avanzamento non è controllata da un meccanismo automatico.
4. Riepilogo dei riconoscimenti
La scelta della macchina foratrice dipende principalmente dalle dimensioni del pezzo, dal numero di fori per pezzo e dalla dimensione del lotto.
Trapano da banco: pezzi di piccole dimensioni, utilizzo occasionale, fori di piccolo diametro.
Trapano a colonna: pezzi di medie dimensioni, lotti di piccole e medie dimensioni, foratura generica.
Trapano a braccio radiale: pezzi di grandi dimensioni, produzione di singoli pezzi o piccoli lotti, pezzi che richiedono numerosi fori.
5. Linee guida per la selezione
Quando si sceglie un tipo di perforatrice, è opportuno considerare innanzitutto tre questioni.
Le dimensioni del pezzo superano la capacità del piano di lavoro di un trapano a colonna? In tal caso, un trapano a braccio radiale è la scelta più appropriata.
Il volume di produzione è elevato? Per una produzione ad alto volume, le trapani generiche non sono la soluzione ottimale. In questi casi, è consigliabile valutare l'utilizzo di trapani a più mandrini o di trapani a controllo numerico (CNC).
Qual è il livello di competenza richiesto all'operatore? I trapani da banco richiedono il controllo manuale dell'avanzamento, il che a sua volta richiede maggiore esperienza da parte dell'operatore. I trapani a colonna e a braccio radiale offrono in genere l'avanzamento automatico, riducendo il livello di competenza richiesto.
Per la maggior parte delle officine meccaniche di piccole e medie dimensioni, una combinazione di trapano a colonna e trapano da banco è sufficiente per le esigenze quotidiane. I trapani radiali sono più adatti per i produttori i cui prodotti principali sono componenti strutturali di grandi dimensioni.
