Alesatrice e fresatrice: un utensile elettrico per la lavorazione di precisione di involucri.

I. Introduzione

Nelle officine che lavorano carter di cambio, blocchi motore, basi per turbine eoliche, corpi valvola per macchine edili e grandi stampi, le alesatrici e le fresatrici sono le attrezzature principali utilizzate per la lavorazione di precisione di grandi fori, superfici terminali e scanalature. Molti faticano a distinguere tra torni, fresatrici e alesatrici-fresatrici. Mentre i torni fanno ruotare il pezzo e le fresatrici l'utensile da taglio, le alesatrici-fresatrici combinano entrambe le funzioni di alesatura e fresatura, risultando così le macchine "tuttofare" per la lavorazione di precisione di componenti pesanti.

II. Principio di funzionamento delle alesatrici e delle fresatrici

Le macchine alesatrici e fresatrici integrano i processi di alesatura e fresatura:

1. Funzione di fresatura: il mandrino è dotato di una fresa o di una fresa a candela per eseguire operazioni di sgrossatura e finitura su superfici, gradini e scanalature del pezzo;

2. Funzione di alesatura: Il mandrino è dotato di una barra di alesatura e di utensili di alesatura. Grazie alla regolazione fine radiale dell'utensile, esegue alesatura e foratura di precisione su fori preforati, garantendo accuratezza del diametro del foro, concentricità e tolleranze di spaziatura. Il pezzo in lavorazione è fissato al piano di lavoro, che si muove su più assi, mentre la testa del mandrino si muove verticalmente. Ciò consente di completare fresatura frontale, foratura, alesatura e foratura di precisione multistazione in un'unica configurazione, riducendo gli errori di posizionamento causati da configurazioni multiple.

III. Principali categorie di alesatrici e fresatrici

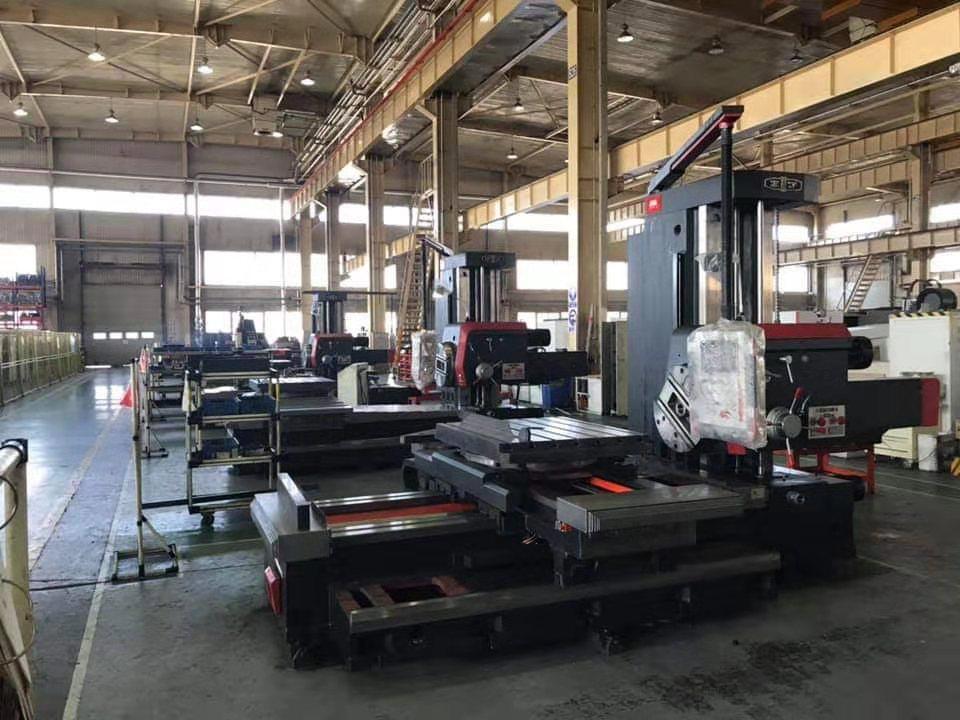

1. Alesatrici e fresatrici orizzontali: Le più diffuse nel settore, queste macchine sono dotate di un mandrino montato orizzontalmente ed eccellono nella lavorazione coassiale di fori multipli e superfici di pezzi a forma di scatola. Sono la scelta preferita per blocchi motore e carter del cambio. Si suddividono in alesatrici orizzontali analogiche standard e alesatrici e fresatrici CNC a pavimento; le grandi alesatrici a pavimento possono lavorare pezzi pesanti di diverse tonnellate.

2. Macchine alesatrici e fresatrici verticali: dotate di mandrino verticale, queste macchine sono adatte alla lavorazione di alloggiamenti e stampi di piccole e medie dimensioni e sono in grado di eseguire operazioni combinate di foratura, fresatura e alesatura. Sono comunemente utilizzate per la produzione in serie di componenti di precisione di piccole e medie dimensioni.

3. Macchine alesatrici e fresatrici a portale: Caratterizzate da una struttura a portale e da un ampio piano di lavoro, queste macchine sono progettate per la fresatura e l'alesatura integrate di lamiere di grandi dimensioni, telai per turbine eoliche e basamenti per impieghi gravosi. Sono attrezzature standard nei settori dell'industria pesante e delle macchine edili.

IV. Principali vantaggi delle macchine alesatrici e fresatrici

1. Elevate capacità di lavorazione di materiali compositi: fresatura, foratura, alesatura e maschiatura possono essere eseguite in un'unica configurazione, riducendo i cicli di processo e migliorando l'efficienza di lavorazione;

2. Eccezionale precisione nella lavorazione dei fori: dopo la foratura di precisione, le tolleranze del diametro dei fori possono raggiungere il grado IT6–IT7, garantendo coassialità, parallelismo e precisione di posizionamento per più serie di fori di montaggio, una capacità al di là della portata delle macchine foratrici convenzionali;

3. Adatte alla lavorazione su larga scala: grazie ai notevoli vantaggi in termini di corsa e capacità di carico, queste macchine sono in grado di gestire alloggiamenti di grandi dimensioni e pezzi pesanti di forma irregolare che i centri di lavoro di piccole e medie dimensioni non possono lavorare.

V. Principali aree di applicazione

1. Propulsione automobilistica: blocchi motore diesel/benzina, carter della trasmissione;

2. Macchinari per l'industria pesante e l'edilizia: corpi valvola idraulici, carter del cambio, carter per escavatori;

3. Nuove energie ed energia eolica: alloggiamenti per riduttori di turbine eoliche, basi per generatori;

4. Stampi e prodotti petrolchimici: grandi stampi per materie plastiche, sistemi di fori flangiati per recipienti a pressione.

VI. Tendenze di sviluppo del settore

Le tradizionali alesatrici meccaniche vengono gradualmente dismesse, a favore delle alesatrici e fresatrici CNC e dei centri di alesatura e fresatura a cinque assi, che stanno diventando la norma; i magazzini utensili automatizzati, l'ispezione in corso di produzione e l'integrazione delle linee di produzione automatizzate si stanno diffondendo sempre di più. Con l'espansione dei settori dell'energia eolica, delle macchine edili e delle apparecchiature per le energie rinnovabili, la domanda di mercato di alesatrici e fresatrici CNC a pavimento per impieghi gravosi e con ampia corsa continua ad aumentare.
