Punti di forza principali della fresatrice a portale

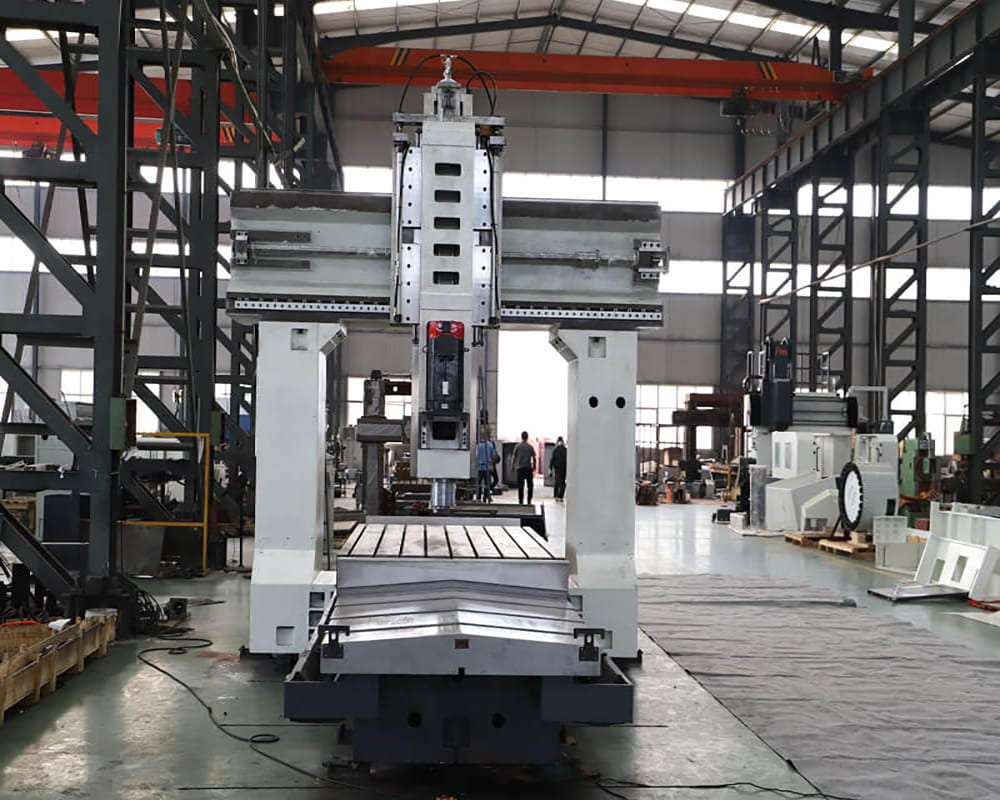

A fresatrice a portale Si tratta di un grande centro di lavoro progettato per la lavorazione di pezzi di grandi dimensioni. A differenza di una fresatrice verticale standard, in cui il piano di lavoro si muove, una fresatrice a portale ha un piano fisso mentre la testa di taglio si muove su un ponte che attraversa il piano stesso. Questa configurazione conferisce alla fresatrice a portale diversi punti di forza fondamentali che la rendono la scelta ideale per la lavorazione di pezzi di grandi dimensioni.

Gestisce pezzi di grandi dimensioni in un'unica configurazione

La caratteristica più importante è il piano fisso. Il pezzo rimane immobile mentre la testa di taglio si muove, a differenza delle fresatrici tradizionali in cui è il pezzo a muoversi insieme al piano. Per pezzi grandi e pesanti, del peso di diverse tonnellate, spostare il pezzo è difficile e impreciso. Su una fresatrice a portale, il pezzo non si muove affatto: si muove solo la testa di taglio. Ciò consente la lavorazione di pezzi molto grandi che non sarebbero adatti a nessun'altra macchina. Inoltre, la testa di taglio può raggiungere ogni punto del piano, il che significa che è possibile lavorare un intero pezzo di grandi dimensioni in un'unica fase, senza riposizionamenti o riallineamenti. Questo consente di risparmiare ore o giorni di tempo di movimentazione.

Taglia in modo profondo e preciso

Le fresatrici a portale sono estremamente rigide. Le colonne sono massicce, il ponte è pesante e il piano fisso poggia su una solida base. Questa rigidità consente tagli pesanti su materiali resistenti come acciaio, acciaio inossidabile e ghisa senza vibrazioni o flessioni. Allo stesso tempo, le fresatrici a portale sono progettate per mantenere tolleranze ristrette su ampie distanze. Il piano fisso elimina la presenza di masse mobili sotto il pezzo in lavorazione e la pesante testa di taglio si muove agevolmente su guide di precisione. Le moderne fresatrici a portale possono mantenere tolleranze di ±0,01 mm sull'intera lunghezza del piano, un risultato notevole per macchine di queste dimensioni.

Macchine a cinque lati in un'unica configurazione e facili da caricare

Molte fresatrici a portale possono avere più di una testa di taglio. Una testa verticale lavora la superficie superiore, mentre una testa ad angolo retto lavora i lati. Alcune macchine sono dotate di cambi testa automatici che consentono di passare da una testa all'altra senza l'intervento dell'operatore. Ciò permette la lavorazione su cinque lati in un'unica operazione: il pezzo viene posizionato sul piano di lavoro una sola volta e la macchina taglia la superficie superiore, tutti e quattro i lati e persino i fori angolati. Anche il carico di pezzi pesanti è facilitato dal fatto che il piano di lavoro è fisso a livello del pavimento. Una gru a ponte può posizionare il pezzo direttamente sul piano di lavoro senza doverlo sollevare su tavoli mobili o farlo scorrere in spazi ristretti. Il carico richiede minuti anziché ore.

Rimozione pulita dei trucioli e stabilità termica

L'asportazione dei trucioli è eccellente nelle fresatrici a portale. Il piano di lavoro è piatto, i trucioli cadono dai bordi e molte macchine sono dotate di convogliatori di trucioli integrati nei lati del piano. Il design aperto impedisce l'accumulo di trucioli e non ci sono coperture di protezione sul piano, poiché quest'ultimo è fisso: un vantaggio notevole rispetto alle fresatrici tradizionali. Per quanto riguarda la stabilità termica, il piano fisso rimane stabile in quanto non si muove e la struttura massiccia impiega tempo a riscaldarsi. Molte fresatrici a portale moderne sono inoltre dotate di compensazione termica, in cui sensori misurano la temperatura in punti chiave e il sistema di controllo regola automaticamente la dilatazione termica. Ciò mantiene la precisione della macchina anche dopo ore di funzionamento.

Design semplice e applicazioni comuni

Mulini a portale Hanno meno parti mobili di quanto si possa pensare. Il piano fisso non ha parti mobili di alcun tipo: nessuna superficie di appoggio soggetta a usura, nessuna vite a ricircolo di sfere da manutenere. I principali punti di usura sono le colonne, il ponte e la testa di taglio, che sono accessibili per l'ispezione e la riparazione. Molte officine riscontrano che le fresatrici a portale richiedono meno manutenzione rispetto alle macchine più piccole perché il design è più semplice. Queste macchine sono utilizzate in molti settori: le aziende aerospaziali lavorano longheroni alari e pannelli di fusoliera, le officine meccaniche del settore automobilistico lavorano grandi stampi a iniezione, le aziende energetiche lavorano i mozzi delle turbine eoliche e le officine ferroviarie lavorano componenti della carrozzeria dei treni. Qualsiasi settore che lavora con grandi componenti metallici utilizza fresatrici a portale.

I principali vantaggi di una fresatrice a portale sono evidenti. È in grado di lavorare pezzi di grandi dimensioni che non troverebbero posto su altre macchine. Permette di lavorare pezzi interi in un'unica fase di lavorazione, risparmiando ore di tempo di movimentazione. Esegue tagli profondi e di grandi dimensioni senza vibrazioni, mantenendo la precisione su ampie superfici. Grazie alla possibilità di utilizzare più teste, è in grado di lavorare cinque lati in un'unica fase, è facile da caricare e gestisce in modo efficiente l'aspirazione dei trucioli. Per le officine che necessitano di lavorare pezzi di grandi dimensioni, una fresatrice a portale non è solo un'opzione, ma l'unica soluzione. La macchina si ripaga da sola grazie alla riduzione dei tempi di setup, alla maggiore precisione e alla capacità di eseguire lavorazioni che altre officine non possono svolgere.
