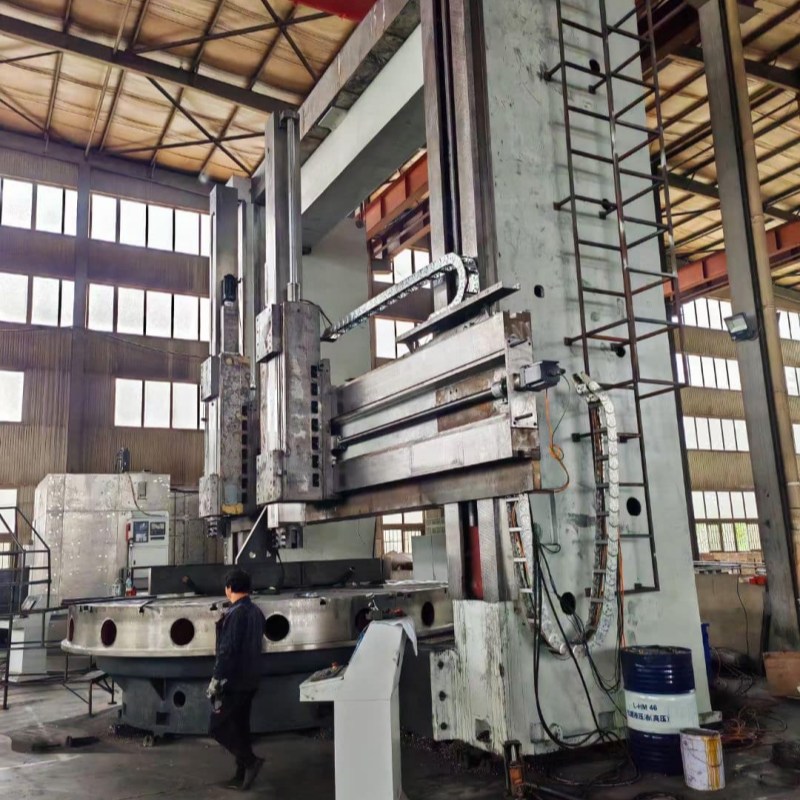

I torni verticali sono utilizzati principalmente per la lavorazione di pezzi di grandi dimensioni e pesanti, con diametri elevati e lunghezze ridotte, nonché di pezzi difficili da serrare sui torni orizzontali. Un tornio per impieghi gravosi con mandrino verticale è impiegato principalmente per la lavorazione di pezzi di grande diametro e lunghezza ridotta, come dischi, anelli e mozzi. Si caratterizza per un'elevata capacità di carico, un'elevata rigidità, una precisione di lavorazione stabile, una facile serratura e un'alta efficienza. Trova ampio impiego nei settori dell'energia eolica, della metallurgia, delle macchine edili, degli stampi, dei componenti automobilistici e in altri ambiti.
Ordine (quantità minima d'ordine) :
1Origine del prodotto :
ChinaColore :
CustomizedPorto di spedizione :
ShanghaiTempi di consegna :
30Peso :
84TonCaratteristiche
Tornio verticale CNC ad alta precisione e per impieghi gravosi, per lavorazioni efficienti.
1. Il mandrino del piano di lavoro è dotato di un cuscinetto a rulli cilindrici corti a doppia fila ad alta precisione con gioco radiale regolabile, e di una guida idrostatica a corrente costante, che conferisce al piano di lavoro caratteristiche di elevata precisione di rotazione, grande capacità di carico e ridotta deformazione termica.
2. In base alle esigenze degli utenti, la macchina utensile può essere dotata di un dispositivo di raffreddamento a temperatura costante e di un sistema idraulico indipendente, che garantiscono la precisione di lavorazione e la stabilità di vari parametri tecnici.
3. Le superfici delle guide di colonna, trave e pistone vengono temprate, rettificate e rifinite manualmente, garantendo un'ottima superficie di contatto e un'elevata precisione.
4. Il servomotore e la vite a ricircolo di sfere vengono utilizzati per azionare la macchina utensile, e la trave è dotata di una protezione chiusa, che aumenta la sicurezza e la comodità della macchina utensile.
5. Il sistema CNC può essere importato o di produzione nazionale, a seconda delle esigenze dell'utente.
6. Configurazione opzionale: tavolo portautensili elettrico, copertura semi-chiusa, dispositivo di raffreddamento per la rimozione dei trucioli e regolazione continua della velocità a due velocità.
specifica
| Specifiche | Unità | C5240 | C5250 | C5263 | |
Diametro massimo | mm | 4000 | 5000 | 6300 | |
diabile | mm | 3200/3600 | 4500 | 5700 | |
Altezza massima del pezzo | mm | 1600/2000/2500 | 2500/3150 | 3150/3500 | |
Peso massimo del pezzo | t | 32 | 65 | 65 | |
| Coppia massima del tavolo | KN.m | 80 | 100 | 200 | |
Tavolo girevole gamma di velocità (16 passi) |
16 (passo) |
r/min |
2-63 |
0,42-42 |
0,42-42 |
Forza di taglio massima del supporto verticale | KN | 40 | 50 | 63 | |
limite di movimento verticale del portautensili | ° | ±30° | ±30° | ±30° | |
Gamma di velocità di avanzamento (18 livelli) | mm/ min | 0,24-145 | 0,2-145 | 0,1-500 | |
Movimento orizzontale della testa della rotaia | mm | 2150 | 2765 | 3400 | |
Viaggio di Ram della testa ferroviaria | mm | 1000/1250 | 1250/1600 | 1600/1800 | |
Elevata velocità di movimento delle teste degli utensili. | mm/min | 1550 | 1550 | 1550 | |
Dimensioni della sezione trasversale dell'asta del coltello (WD) | mm | 40×50 | 50×50 | 50×50 | |
Alimentazione del motore principale | KW | CC/CA: 75 | CC/CA: 90 | CC/CA: 90 | |
Dimensioni complessive della macchina | cm | 690×510×480/520/570 | 1000×700 ×723/853 | 1150×790×853/933 | |
| Peso della macchina | t | 52 | 81/84 | 112 | |
Sezione Ram | mm | 240×240 | 280×280 | 280×280 | |

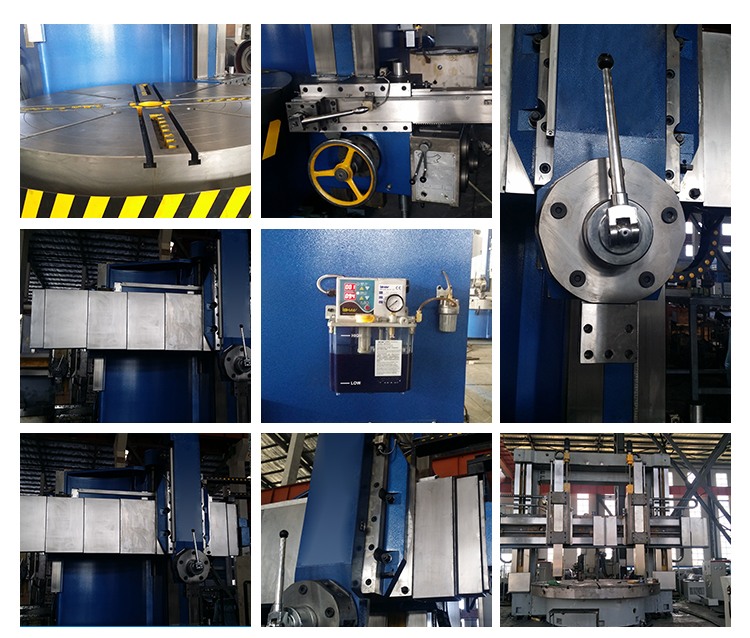

Vantaggi del prodotto
Perché scegliere noi?
Tecnologia matura e stabile Supporto per soluzioni personalizzate Servizio post-vendita completoLa nostra certificazione
Certificazioni autorevoli, qualità stabile e affidabile.
spettacolo in fabbrica
Base produttiva professionale, punto di forza nella produzione di precisione.
Imballaggio e spedizione
Trasporto sicuro e professionale, consegna puntuale garantita.
FAQ
1. A cosa serve principalmente un tornio verticale?
Viene utilizzato principalmente per la lavorazione di pezzi di grandi dimensioni, pesanti, corti e spessi, come dischi, flange, ingranaggi, anelli e stampi. È in grado di eseguire tornitura, alesatura, scanalatura e spianatura con elevata stabilità.
2. Qual è la differenza tra tornio verticale e tornio orizzontale?
Il tornio verticale ha un mandrino verticale, il pezzo in lavorazione poggia sul piano, ed è più stabile per pezzi pesanti e di grandi dimensioni. Il tornio orizzontale è adatto per alberi lunghi e pezzi di piccole dimensioni.
3. È possibile personalizzare il tornio verticale?
Sì. Possiamo personalizzare il diametro del piano di lavoro, il diametro di tornitura, la potenza del mandrino, il sistema idraulico, la protezione e gli utensili automatici in base alle vostre esigenze.
4. Quali sistemi di controllo possono essere utilizzati per un tornio verticale CNC?
Possiamo installare sistemi Fanuc, Siemens, GSK e altri, in base alle esigenze del cliente. Facili da usare e stabili.
5. Qual è la manutenzione del tornio verticale?
Lubrificare regolarmente, pulire da trucioli e polvere, controllare viti e fili, mantenere la guida pulita e ben lubrificata.
