Tornio universale versatile e facile da usare per il taglio e la sagomatura dei metalli

Tornio universale versatile e facile da usare per il taglio e la sagomatura dei metalli

Il tornio manuale universale, noto anche come tornio orizzontale manuale generale e tornio convenzionale, è un tornio manuale per metalli ampiamente utilizzato per lavorazioni tradizionali. Questo tornio convenzionale universale è utilizzato principalmente per la tornitura di superfici cilindriche esterne e interne, superfici coniche, superfici frontali, scanalature, filettature e vari componenti rotanti. Grazie alla struttura stabile, alla forte rigidità, alla facilità d'uso e all'elevata affidabilità, questo tornio manuale per uso generale offre un'elevata precisione di lavorazione e una buona durata. È adatto per la produzione di singoli pezzi, piccoli lotti e lavori di manutenzione, e può soddisfare diverse esigenze di lavorazione dei metalli nella produzione di macchinari.

Ordine (MOQ) :
1
Origine del prodotto :
China
Porto di spedizione :
Shanghai
Tempi di consegna :
40
Peso :
2295kg

Richiedi informazioni adesso

Caratteristiche

Tornio universale versatile e facile da usare per il taglio e la sagomatura dei metalli

Il tornio verticale CNC ad alta precisione per impieghi gravosi, noto anche come tornio verticale per impieghi gravosi, è un tornio CNC per metalli ampiamente utilizzato per lavorazioni meccaniche pesanti ed efficienti. Questo tornio verticale per impieghi gravosi viene utilizzato principalmente per la lavorazione di pezzi pesanti di grande diametro e lunghezza ridotta, come dischi, anelli, mozzi e altri componenti rotanti pesanti, eseguendo anche tornitura frontale, scanalatura, filettatura e altri processi. La sua struttura a mandrino verticale offre un'elevata capacità di carico, elevata rigidità e una precisione di lavorazione stabile, con un comodo serraggio del pezzo e un'elevata efficienza produttiva. Trova ampia applicazione nell'energia eolica, nella metallurgia, nei macchinari per l'ingegneria, negli stampi, nei componenti automobilistici e in altri settori, il che lo rende la scelta ideale per la lavorazione di pezzi pesanti difficili da serrare su torni orizzontali.

Universal Lathe Heavy Duty Lathe Machine

Ora abbiamo sviluppato questo tornio verticale CNC avanzato, dotato di un sistema di controllo intelligente e di una rigidità strutturale rinforzata, per soddisfare la crescente domanda di lavorazioni meccaniche di precisione per impieghi gravosi:

1. Sistema di mandrino e bancale ad alta rigidità che garantisce una precisione stabile anche in caso di lavorazioni con carichi pesanti.
2. Design pratico di serraggio del pezzo per il posizionamento rapido di pezzi pesanti e di grande diametro.
3. Sistema di controllo CNC che consente una lavorazione automatizzata efficiente e ad alta precisione con un intervento manuale ridotto.
4. Guide e struttura di trasmissione per impieghi gravosi che garantiscono una forte forza di taglio per lavorazioni ad alta intensità.
5. Adattabilità multi-settoriale per soddisfare diverse esigenze di lavorazione nell'energia eolica, nella metallurgia e in altri campi

specificazione

Specifica	Modello
	C6241	C6246	C6246E	C6251	C6256	C6256E
Dondolarsi sopra il letto	410 mm (16")	460 mm (18")	460 mm (18")	510 mm (20")	560 mm (22")	560 mm (22")
Dondolarsi sul lato trasversale	220 mm (8-13/16")	270 mm (10-3/4")	270 mm (10-3/4")	302 mm (12")	355 mm (14")	355 mm (14")

Oscillazione nel diametro della fessura	640 mm (25-1/8")	690 mm (27-1/8")	690 mm (27-1/8")	735 mm (28-7/8")	785 mm (30-7/8")	785 mm (30-7/8")

Distanza tra i centri	1000 mm (40")			1000 mm (40")
	1500 mm (60")			1500 mm (60")
	2000 mm (80")			2000 mm (80")
				3000 mm (120 pollici)
Lunghezza valida del gap	165 mm (6-12 pollici)			170 mm (6-11/16")
Larghezza del letto	300 mm (11-13/16")			350 mm (13-13/16")
Naso del mandrino	D1-6		D1-8	D1-8
Foro del mandrino	58 mm (2-1/4")		80 mm (3-1/8")	80 mm (3-1/8")		105 mm (4-1/8")
Conicità del foro del mandrino	Numero 6 Morse		Numero 7 Morse	Numero 7 Morse		φ113(1:20)
Gamma di velocità del mandrino	12 cambi, 25~2000 giri/min			12 cambi, 25~2000 giri/min		12 cambi, 25~1500 giri/min
Corsa di riposo composta	28 mm (5")			130 mm (5-1/8")
Corsa della slitta trasversale	285 mm (11-1/4")			316 mm (12-7/16")
Sezione massima di tolleranza	25×25 mm (1”×1”)
filettatura della vite madre	6 mm o 4T.PI
Gamma di avanzamenti longitudinali	42 tipi, 0,031-1,7 mm/giro (0,0011"-0,0633"/giro)			3k nde 0059-1.646mmrev(0.0022-0.0612”/rev)

Gamma di alimentazioni incrociate	42 tipi, 0,014-0,784 mm/giro			42 tipi, 0,020-0,573 mm/giro
	(0,00033”-0,01837”/giro)			(0,00048"-0,01354"/giro)
Filettature a passo metrico	41 tipi, 0,1~14 mm			47 tipi, 0,2~14 mm		41 tipi,
						0,1-14 mm
Filettature con passo imperiale	60 tipi, 2~112T.PI.
Passi diametrali delle filettature	50 tipi, 4~112DP
Passi del modulo dei thread	34 tipi, 0,1~7MP
Diametro del cuneo	60 mm (2-5/16")			75 mm (2-15/16")
Quiltravel	130 mm (5")			180 mm (7-1/16")
Cono di Qull	Numero 4 Morse			Numero 5 Morse
Potenza del motore principale	5,5 kW (7,5 CV) trifase			7,5 kW (10 CV) trifase
Potenza della pompa del liquido di raffreddamento	0,1 kW (1/8 CV) 3 fasi
Complessivamente	220×108×134cm	220×108×137cm	220×108×137cm	239×115×143cm	239×15×146cm	239×15×146cm
dimensione (L×W×H)	275×108×134cm	275×108×137cm	275×108×137cm	284×115×143cm	284×115×146cm	284×115×146cm
	325×108×134cm	325×108×137cm	325×108×137cm	334×115×143cm	334×115×146cm	334×115×146cm
				434×115×143cm	434×115×146cm	434×115×146cm
Dimensioni dell'imballaggio (L×W×H)	225×112×162cm	225×112×162cm	225×12×162cm	245×119×174cm	245×119×174cm	245×119×174cm
	280×112×162cm	280×112×156cm	280×112×156cm	290×119×174cm	290×119×174cm	290×119×174cm
	330×112×162cm	330×112×156cm	330×113×156cm	340×119×174cm	340×19×174cm	340×119×174cm
				440×119×174cm	440×119×174cm	440×19×174cm
Peso netto	1580 kg	1645 kg	1645 kg	2070 kg	2195 kg	2195 kg
	1745 kg	1810 kg	1810 kg	2160 kg	2285 kg	2285 kg
	1900 kg	1965 kg	1965 kg	2435 kg	2560 kg	2560 kg
				2805 kg	2930 kg	2930 kg
Peso lordo	1844 kg	1910 kg	1910 kg	2460 kg	2600 kg	2600ko
	2049 kg	2115 kg	2115 kg	2550 kg	2690 kg	2690 kg
	2229 kg	2295 kg	2295k9	2840 kg	2980 kg	2980 kg
				3270 kg	3410 kg	3410 kg

introduzione del prodotto

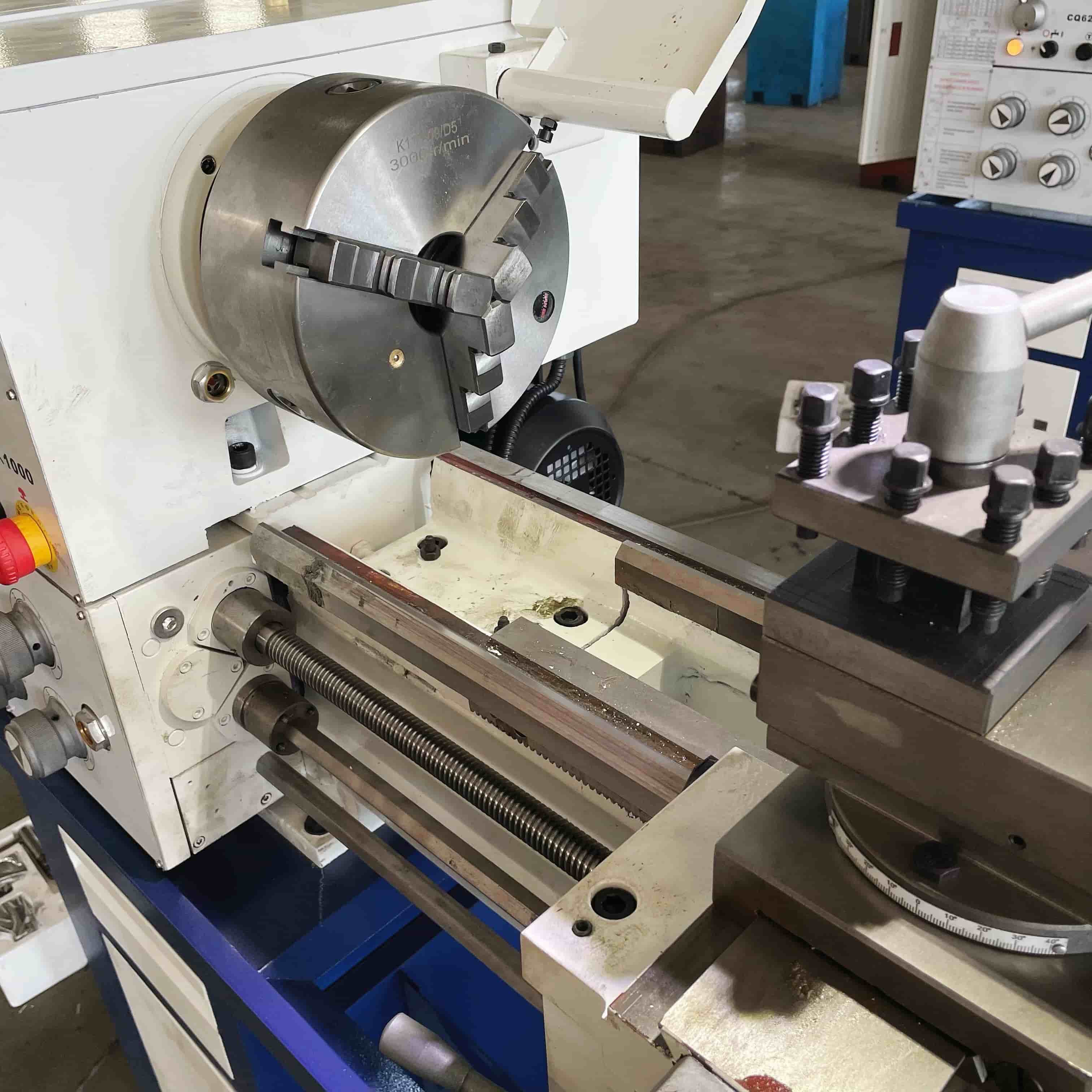

mandrino per tornio a 3 griffe
Mandrino autocentrante standard a 3 griffe per un rapido serraggio del pezzo, garantendo precisione di centraggio e presa stabile.
Letto
Basamento in ghisa di alta qualità con nervature di rinforzo; guide temprate e rettificate con precisione a HRC52 per un'eccellente resistenza all'usura e rigidità.

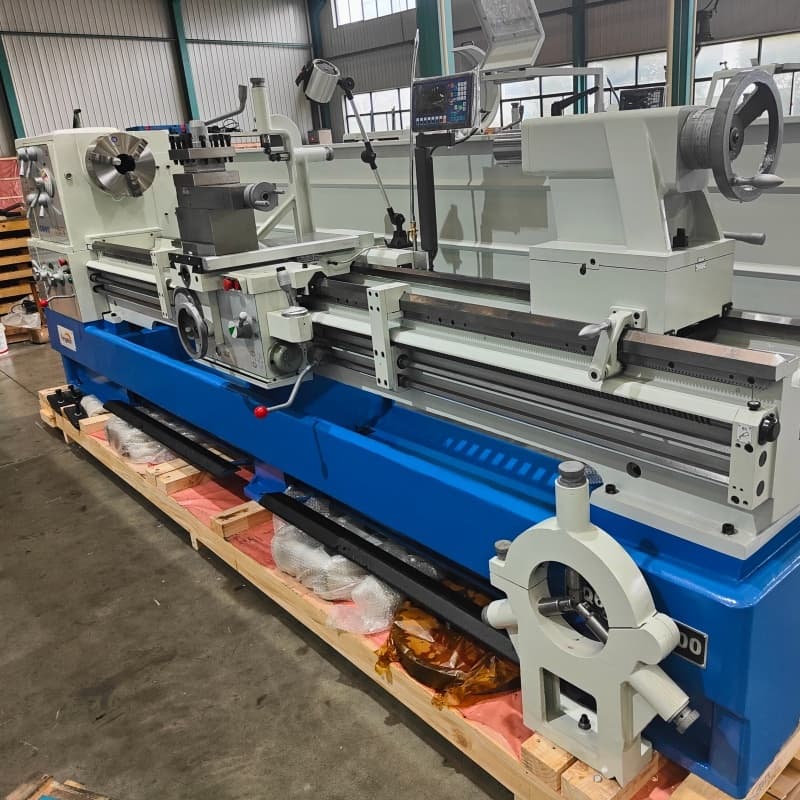

Riposo costante e riposo successivo
Lunetta fissa e lunetta mobile di serie per supportare efficacemente pezzi con albero lungo, migliorando la stabilità e la precisione nella lavorazione di pezzi sottili.

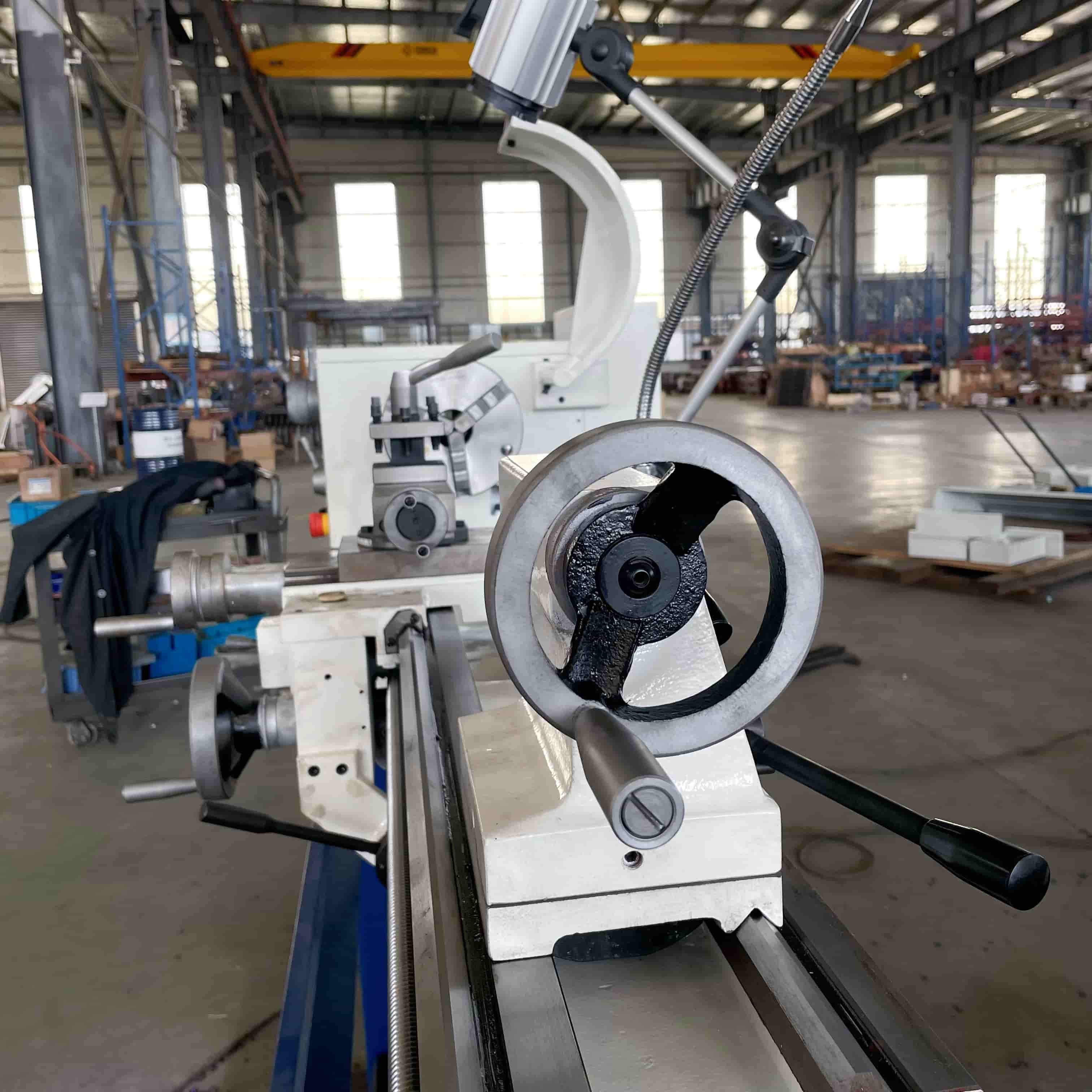

Contropunta manuale
La contropunta manuale consente un bloccaggio e un allentamento rapidi per un posizionamento preciso del pezzo, adattandosi alle esigenze di lavorazione di diverse lunghezze.

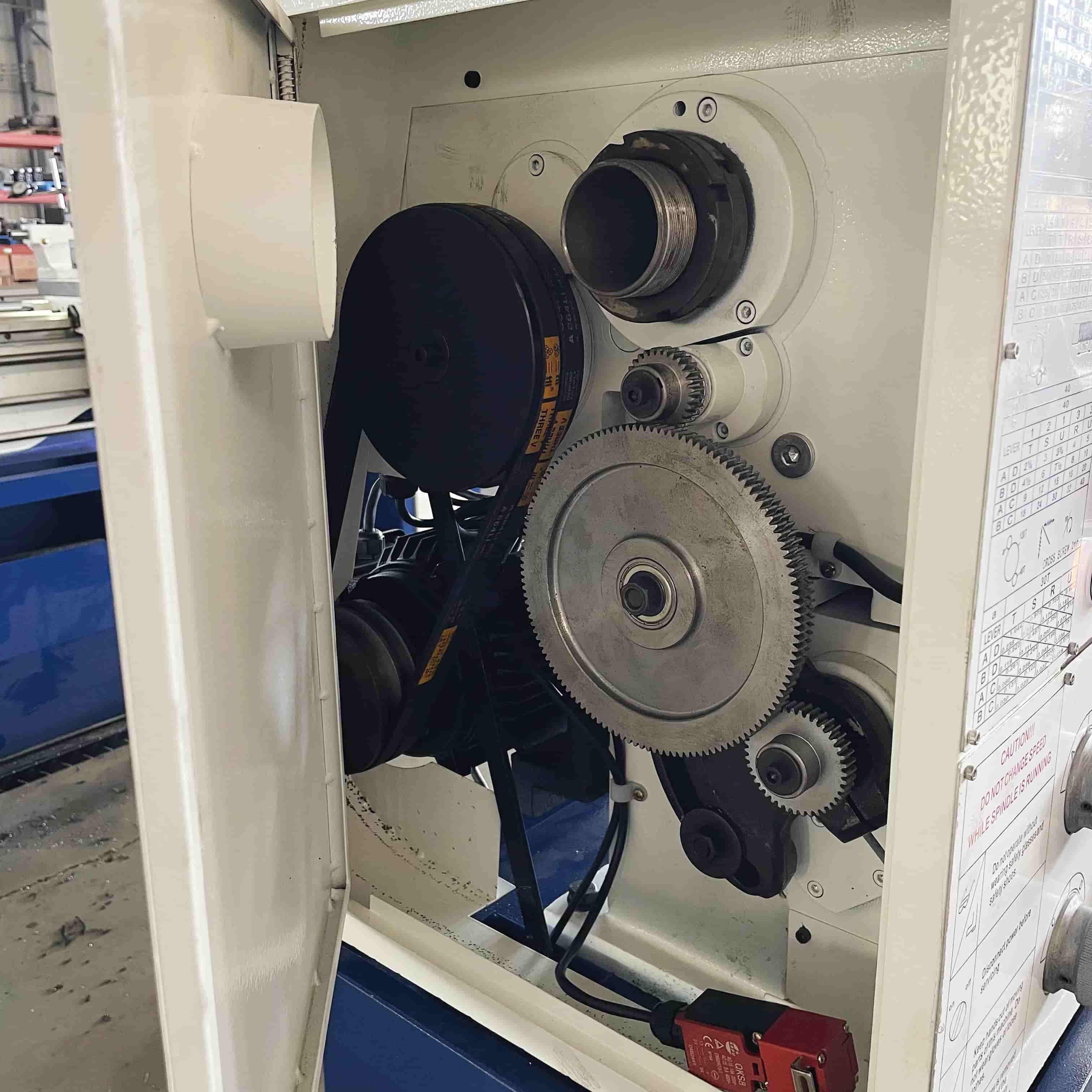

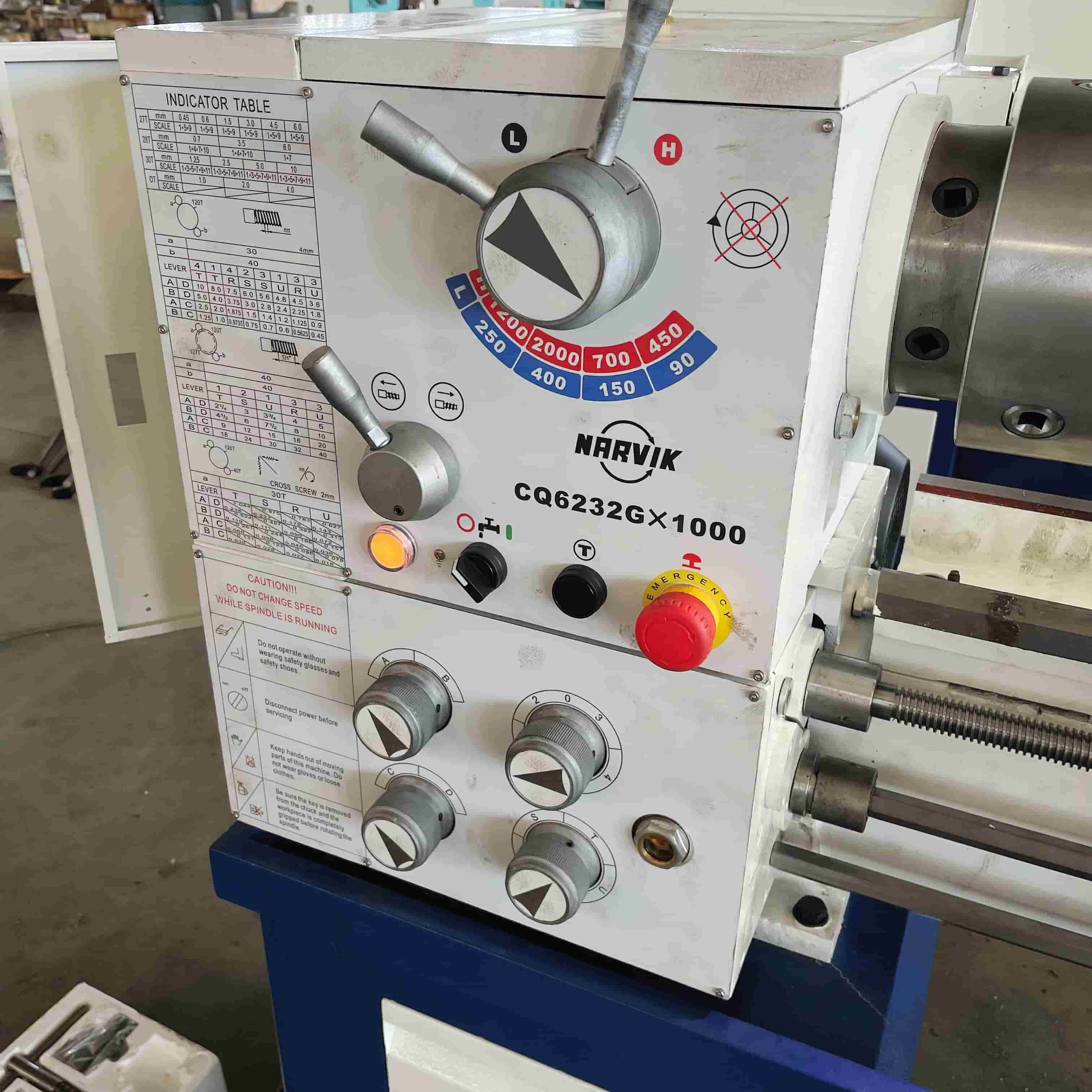

Scatola del mandrino
Testa portamandrino a ingranaggi per tagli pesanti, caratterizzata da elevata rigidità, bassa rumorosità, eccellente equilibrio dinamico e dissipazione del calore.
