Questa macchina utensile ha un'elevata velocità e una coppia elevata ed è adatta a metodi di produzione multivarietà per piccoli e medi lotti, con i vantaggi di risparmiare attrezzature di processo, accorciare il ciclo di preparazione della produzione, migliorare l'efficienza del lavoro, ridurre i costi di produzione e consentire agli utenti di ottenere maggiori benefici economici. Trova ampio impiego come apparecchiatura di processo nelle industrie manifatturiere meccaniche, ad esempio nella produzione di macchinari per l'ingegneria, materiale rotabile, attrezzature minerarie, motori di grandi dimensioni, turbine idrauliche, turbine a vapore, navi, siderurgia, industria militare e grandi apparecchiature per la protezione ambientale.
Ordine (quantità minima d'ordine) :
1Origine del prodotto :
ChinaColore :
CustomizedPorto di spedizione :
ShanghaiTempi di consegna :
30Peso :

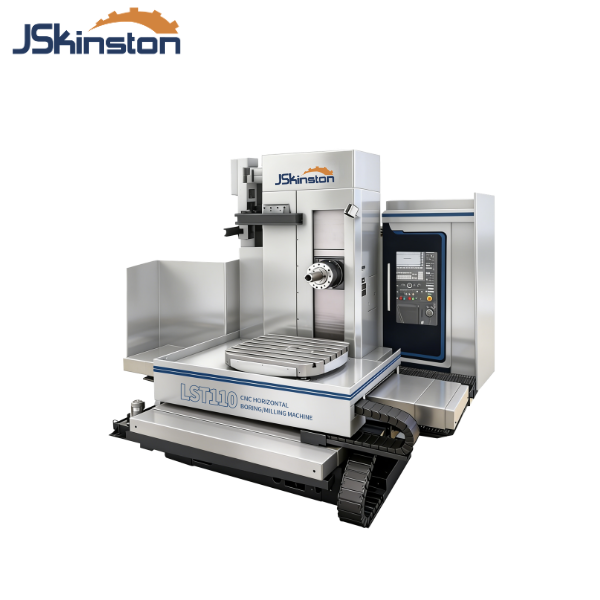

23TonAlesatrice e fresatrice orizzontale KST-110 ad alta velocità e coppia elevata

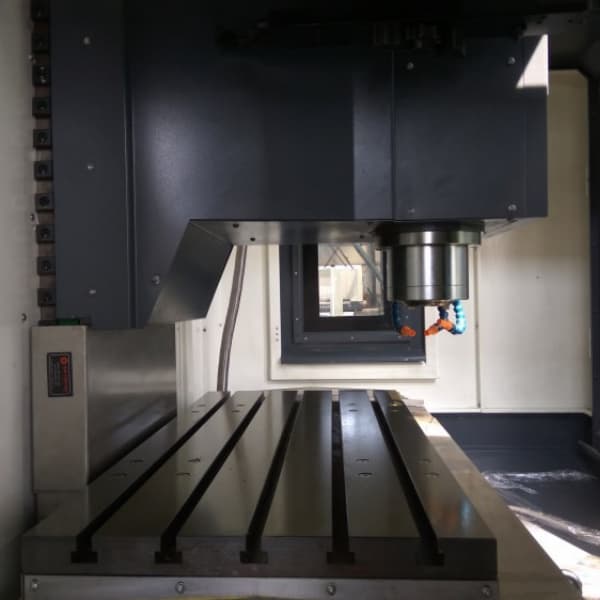

Il robusto banco da lavoro (1000×1200 mm), costruito internamente, supporta un carico massimo di 4000 kg ed è dotato di scanalature a T larghe 22 mm per un bloccaggio affidabile dei pezzi.

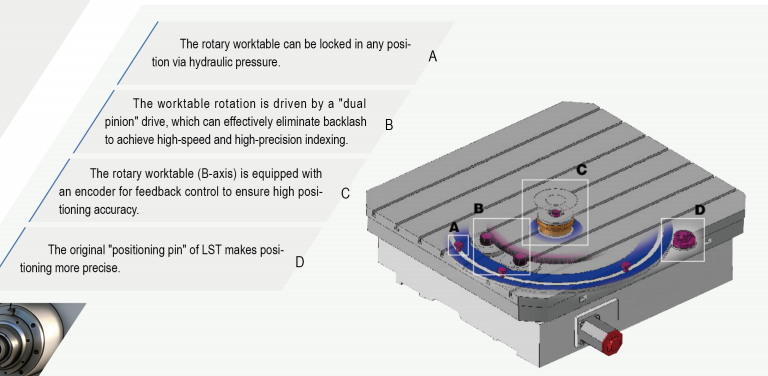

Offre un posizionamento di alta precisione e una rotazione completa a 360° con un passo di indicizzazione minimo di 0,001°.
Il sistema di controllo a circuito chiuso con reticolo circolare importato garantisce una precisione di indicizzazione e una coassialità superiori durante la foratura inversa.

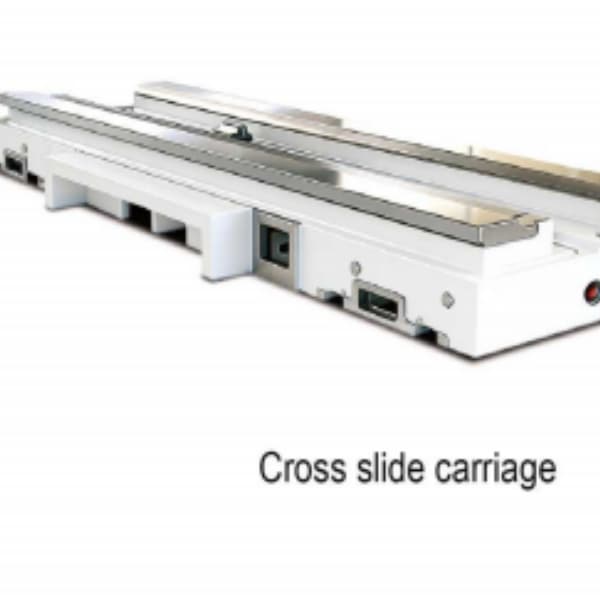

Dotata di guide lineari a rulli per una corsa dell'asse X di 1600 mm e di protezioni in acciaio inossidabile, è a prova di polvere, impermeabile e garantisce un posizionamento preciso e un movimento fluido.
Grazie all'elevato livello di automazione, consente il posizionamento rotativo automatico e il collegamento multiasse per completare lavorazioni multiple in un unico bloccaggio del pezzo.
Ottimizzata per lavorazioni di taglio pesanti con velocità di lavoro adeguate, supporta la lavorazione su quattro lati e la foratura inversa per un'ampia adattabilità al processo.
specifica
Elementi | KST-110 CNC |
Dimensioni del tavolo | 1000*1200 mm |
Capacità di carico massima | 4000 kg |
Indicizzazione minima della rotazione della tabella, asse B | 0,001˚ |
Diametro del mandrino retrattile | 110 mm |
Conicità del fuso | BT 50 |
Velocità del mandrino | 10-2500 giri/min (2 gamme) |
Potenza del motore del mandrino | 18,5/22 kg |
Coppia massima del mandrino di fresatura | 1157/1376(S1/S6) |
Resistenza assiale massima della foratura | 13000 N |

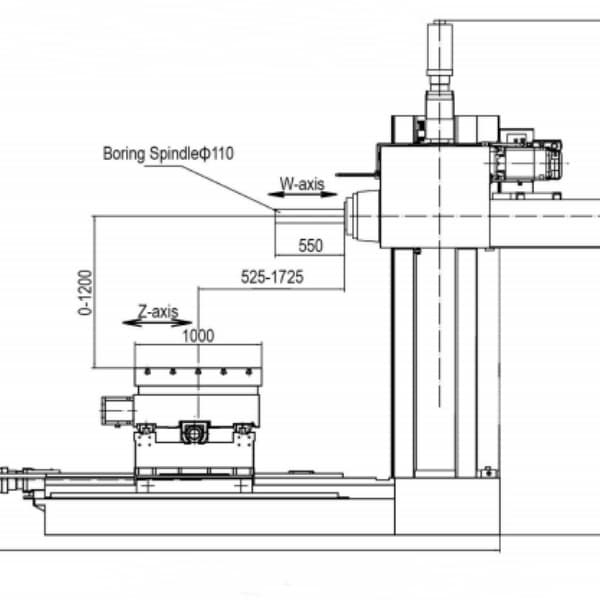

Movimento longitudinale del tavolo, asse X | 1600 mm |
Movimento verticale della testa del mandrino, asse Y | 1200 mm |
Movimento trasversale della colonna, asse Z | 1200 mm |
Corsa del mandrino retrattile, asse W | 550 mm |
Elevata velocità degli assi X/Y/Z/W | 10/10/10/6 m/min |
Elevata velocità dell'asse B | 2,78 giri/min |
Cambio utensile automatico (ATC) (opzionale) | |
Cono portautensili | MAS BT50 |
Numero di posizioni degli utensili | 40 pezzi / 60 pezzi（optare. ） |
Diametro massimo dell'utensile | 125 (250 senza utensili adiacenti) mm |
Lunghezza massima dell'utensile | 400 mm |
Peso massimo dell'utensile | 25 kg |
Tempo minimo di cambio utensile (TT) | 15 secondi |
Precisione di posizionamento (assi X/Y/Z) | 0,025 mm |
Precisione di ripetibilità (assi X/Y/Z) | 0,013 mm |
Precisione di posizionamento dell'asse W | 0,025 mm |
Ripetibilità dell'asse W | 0,013 mm |
Precisione di posizionamento dell'asse B | 10” |
Ripetibilità dell'asse B | 6” |
consumo totale di energia | 75 kVA |
Volume del serbatoio del liquido di raffreddamento | 250 litri |
Volume del serbatoio di lubrificazione | 3 litri * 2 set |
sistema CNC | Siemens SINUMERIK 828D, display TFT da 10,4”. |
Guide degli assi X/Y/Z | X/Z: guide lineari Y: guide a scatola |
Dimensioni della macchina | 5100*6100*4200mm |
Peso della macchina | 23000 kg |
Vantaggi del prodotto

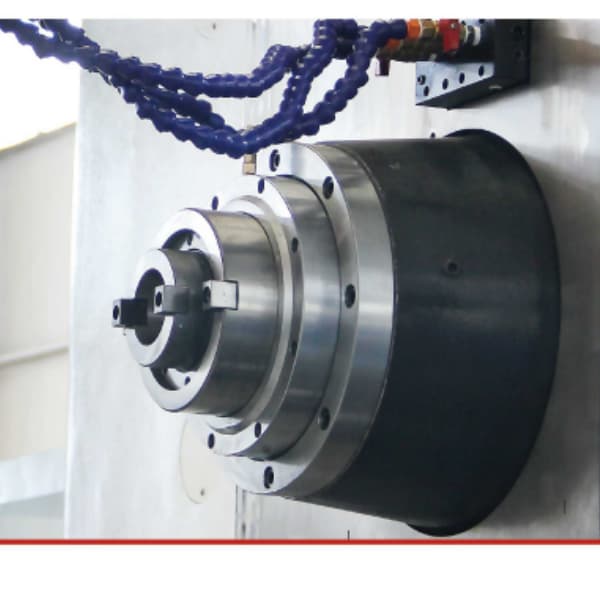

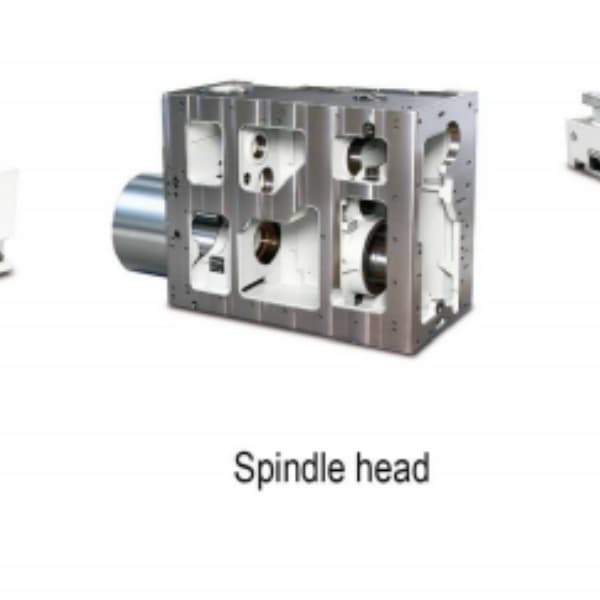

Adotta cuscinetti importati NSK e una struttura di bilanciamento del cilindro idraulico, con un'eccellente precisione di trasmissione, e l'apparecchiatura funziona in modo fluido e affidabile.
La guida adotta un design di protezione differenziato, dotato di un sistema centralizzato di lubrificazione automatica temporizzata e quantitativa + lubrificazione a spruzzo con radiatore dell'olio, prolungando efficacemente la durata dei componenti.
Perché scegliere noi?
Tecnologia matura e stabile Supporto per soluzioni personalizzate Servizio post-vendita completo
La nostra certificazione
Certificazioni autorevoli, qualità stabile e affidabile.

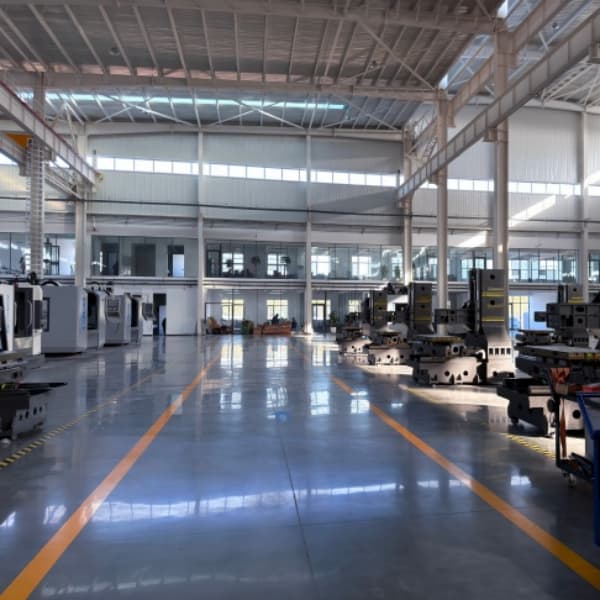

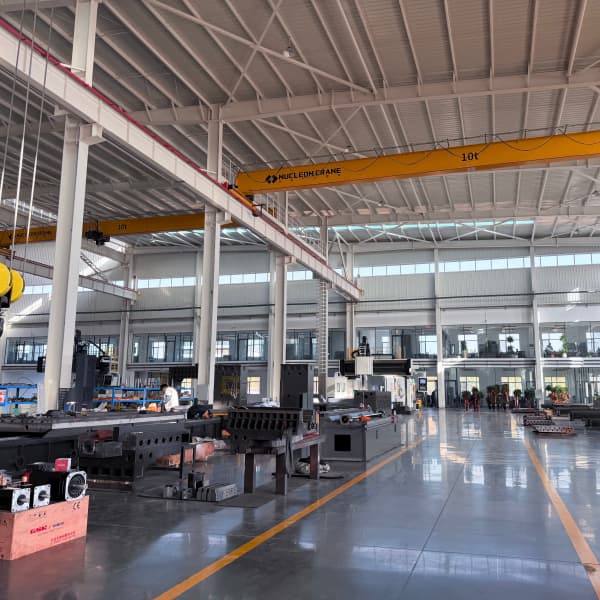

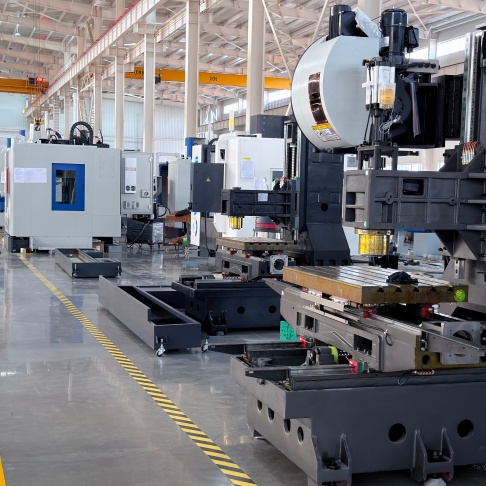

spettacolo in fabbrica
Base produttiva professionale, punto di forza nella produzione di precisione.
Imballaggio e spedizione
Trasporto sicuro e professionale, consegna puntuale garantita.
