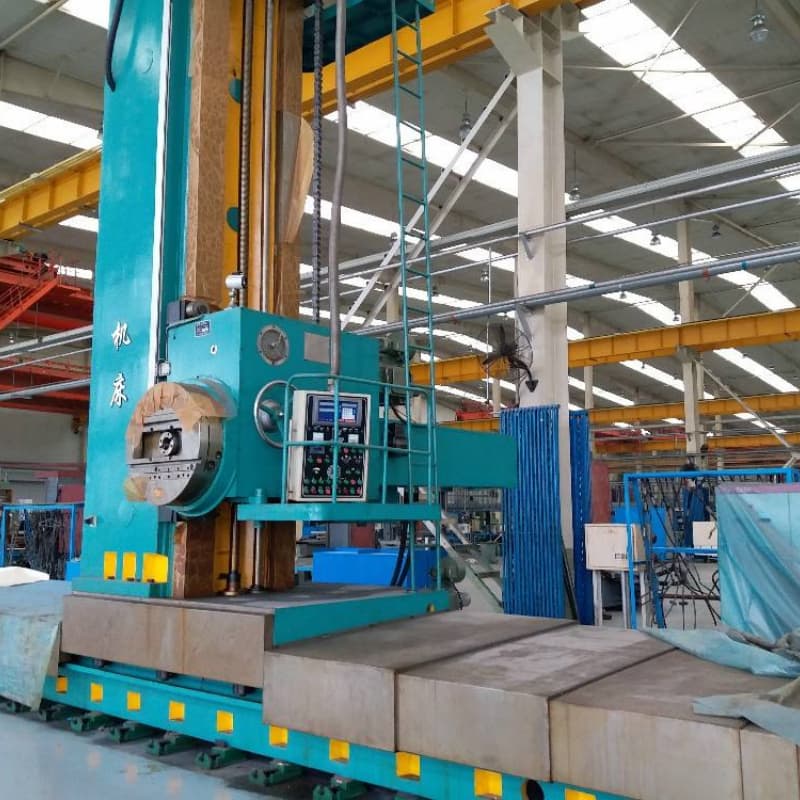

Alesatrice a pavimento a controllo CNC con alimentazione automatica per fori lisci.

Utilizzo e caratteristiche della macchina alesatrice da pavimento serie TX6216E

1. Sistema di trasmissione principale

La trasmissione principale del TX6216E utilizza un motore a corrente continua per la regolazione continua della velocità, oltre a 4 velocità meccaniche controllabili tramite una manovella. La rotazione del mandrino può essere invertita tramite il motore.

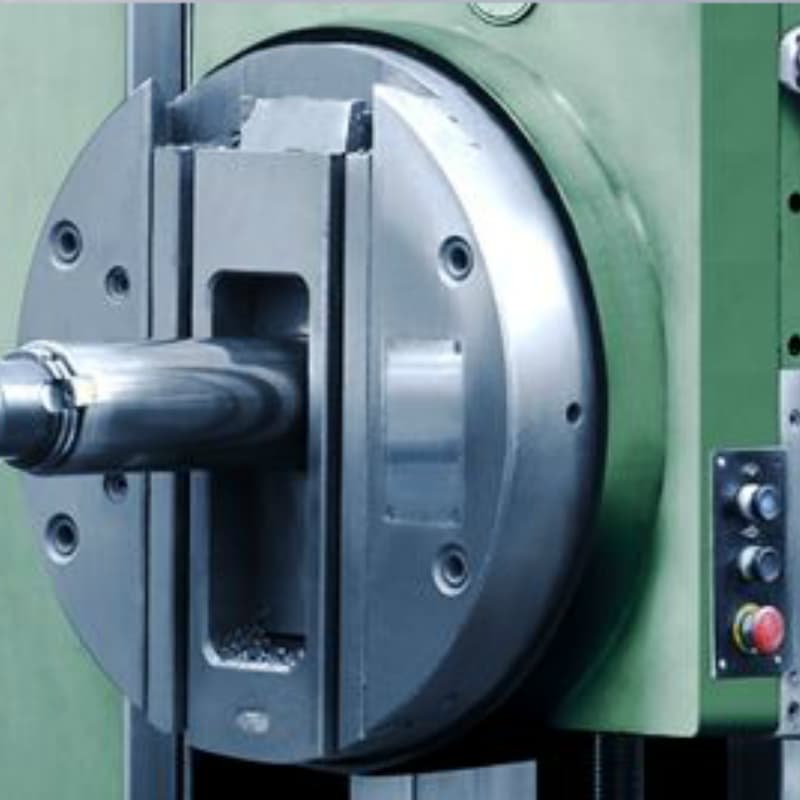

2. Azionamento della testa rivolta verso l'alto

La testa di spianatura ruota con il mandrino cavo (azionato da una chiavetta frontale) e aziona l'avanzamento radiale del carrello tramite un meccanismo epicicloidale. Adotta una trasmissione senza gioco per evitare la caduta dell'utensile.

3. Altri movimenti

I motori a corrente alternata azionano il movimento assiale del mandrino, il movimento radiale del portautensili della testa di spianatura, il movimento verticale della testa e il movimento longitudinale della colonna anteriore. La velocità continua è ottenuta tramite un sistema di regolazione meccanica della velocità (secondo stadio) e una regolazione elettrica, controllata da frizioni elettromagnetiche (solo il portautensili radiale della testa di spianatura utilizza una frizione idraulica). Tutti i movimenti possono essere invertiti dal motore.

4. Carrello scorrevole

Il carrello scorrevole è dotato di un dispositivo di bloccaggio per un funzionamento comodo e affidabile e per una minore intensità di lavoro.

5. Linee guida

Le guide del carrello scorrevole e della testa motrice sono dotate di fasce morbide per ridurre i coefficienti di attrito statico e dinamico e garantire un funzionamento stabile.

6. Strutture di trasmissione

Il movimento della colonna è azionato da ingranaggi e cremagliera; il movimento della testa motrice e della biella alesatrice utilizza una vite senza fine e un dado.

7. Lubrificazione e protezione

Il sistema di lubrificazione idraulica utilizza componenti idraulici di marca leader a livello nazionale. Le guide e le viti di comando sono lubrificate automaticamente. La guida del piano di lavoro è dotata di una protezione in acciaio inossidabile.

Mandrino
Diametro	Φ160mm
Foro conico	Metrica 80
Rotazione (continua)	1,8～500 giri/min
Gamma di alimentazione (continua)	0,45～1500 mm/min
Corsa assiale massima	1200 mm
Velocità elevata	1500 mm/min
Distanza dal centro del mandrino alla piattaforma (min.)	600 mm
Massimo.	3600 mm
Diametro massimo del foro di perforazione	Φ750mm
Massima forza di resistenza dell'alimentazione	3920 kg
Coppia di serraggio massima	490 kg.m
Portautensili radiale della testa frontale
Rotazione (continua)	1,8～120 giri/min
Gamma di alimentazione (continua)	0,21～750 mm/min
Viaggio massimo	220 mm
Velocità elevata	750 mm/min
Diametro massimo di tornitura della faccia	Φ1000mm
Diametro massimo del foro di perforazione	Φ1000mm
Paletta
Corsa verticale massima (asse Y)	3000 mm
Gamma di alimentazione (continua)	5～1500 mm/min
Velocità elevata	1500 mm/min
Colonna anteriore
Corsa orizzontale massima (asse X)	8000 mm
Gamma di alimentazione (continua)	5～1500 mm/min
Velocità elevata	1500 mm/min

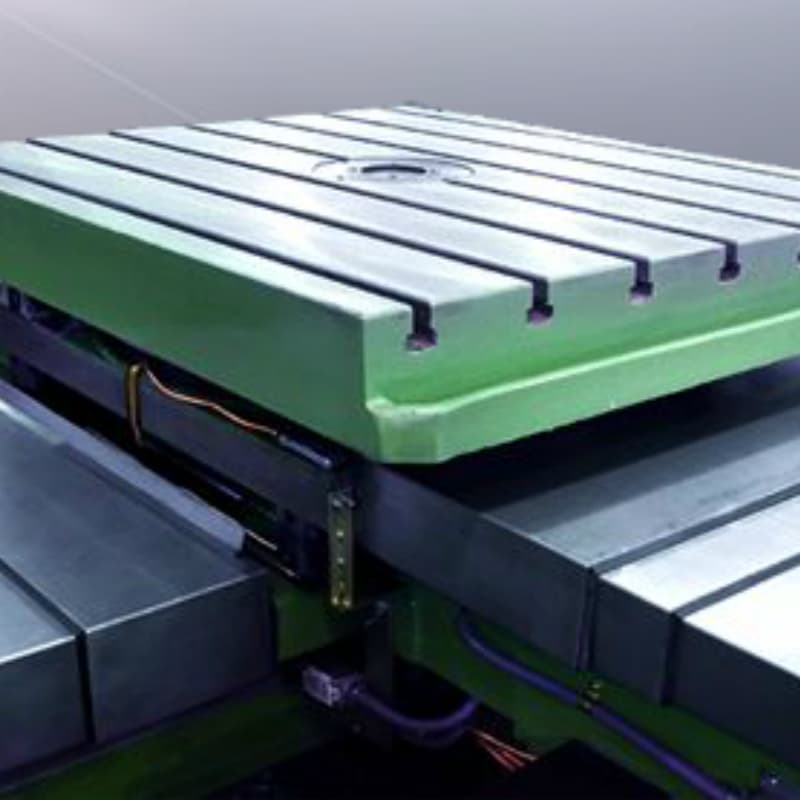

Piattaforma (ordinata su richiesta)
Dimensioni della piattaforma	4500×1800×400
Area (lunghezza × larghezza)	5400×4500 mm
Capacità di carico massima	15 t/㎡
Energia
Motore principale Z4－160/31	30 kW 1500 giri/min
Motore di alimentazione	7,5 kW 1500 giri/min
Dimensioni complessive (lunghezza × larghezza × altezza)	12600×8802×7000mm
Peso complessivo (circa)	67 tonnellate

Vantaggi del prodotto

•
• 1. Precisione e uniformità senza pari La nostra alesatrice CNC, dotata di un sistema CNC avanzato e di un mandrino ad alta precisione, raggiunge un'accuratezza a livello di micron (±0,005 mm). La compensazione intelligente degli errori garantisce una qualità di produzione di massa costante per componenti aerospaziali e automobilistici.
•
• 2. Elevata efficienza e automazione per ridurre i costi. La macchina alesatrice completamente automatica CNC consente un funzionamento continuo con meno manodopera. Il processo multi-operazione integrato (alesatura/fresatura/foratura/maschiatura) e il bloccaggio unico aumentano l'efficienza del 30%-50%, mentre la rapida configurazione riduce i tempi di inattività.
•
• 3. Elevata versatilità e possibilità di personalizzazione: alesatrice orizzontale/verticale/per fori profondi/portatile, adatta per acciaio/ghisa/alluminio. Diametro di alesatura da 4 mm a 2000 mm, corsa personalizzabile per la maggior parte delle esigenze industriali.

JIANGSU  KINGSTON  MACCHINA  UTENSILI GROUP CO.,LTD

Il gruppo Jiangsu Kingston Machine Tools ha iniziato a farsi conoscere nel mondo della lavorazione dei metalli 20 anni fa, quando nel 1998 ha fondato un'importante azienda specializzata nella commercializzazione, vendita, assistenza e supporto di macchinari per la lavorazione dei metalli e prodotti per la movimentazione dei materiali sul mercato internazionale. Con l'obiettivo di offrire ai nostri clienti una gamma di macchine utensili più flessibile e di alta qualità, in grado di soddisfare le loro esigenze più specifiche, abbiamo condotto ricerche approfondite e contattato i migliori produttori di macchinari per la lavorazione dei metalli a livello globale, tra cui il più grande produttore al mondo di dentatrici, macchine per la formatura a rotazione CNC, presse piegatrici e calandre, per la realizzazione di macchine su misura con il marchio Kingston. La nostra gamma di macchine comprende dentatrici, macchine per la formatura a rotazione CNC, punzonatrici idrauliche, presse piegatrici, cesoie, calandre, piegatrici a sezione, punzonatrici, macchine per il taglio al plasma e laser, torni e altro ancora.

Perché scegliere noi?

• Tecnologia matura e stabile

  Grazie alla nostra pluriennale esperienza nella produzione di macchine utensili industriali e apparecchiature CNC, adottiamo processi consolidati e affidabili, dalla progettazione strutturale alla selezione dei componenti principali, fino all'assemblaggio completo della macchina. Le nostre macchine si distinguono per prestazioni affidabili, basso tasso di guasti e elevata precisione, in grado di soddisfare le esigenze di produzione continua a lungo termine, rendendoci il partner ideale per clienti in tutto il mondo.
• Supporto per soluzioni personalizzate

  Offriamo soluzioni esclusive e personalizzate in base alle specifiche del pezzo, alla tecnologia di lavorazione, alla capacità produttiva e alle condizioni in loco dei clienti, inclusi aggiornamenti del sistema CNC, della corsa, della velocità, del cambio utensili, delle attrezzature e dell'automazione. Una macchina con una soluzione per aiutarvi a migliorare l'efficienza, ridurre i costi e accrescere la competitività.
• Servizio post-vendita completo

  Disponiamo di un team tecnico e di assistenza post-vendita professionale in grado di fornire installazione, messa in servizio, formazione sull'utilizzo e assistenza per la manutenzione in tutto il mondo. Servizio online 24 ore su 24. Risposta rapida per qualsiasi problema relativo alle apparecchiature, supporto tecnico remoto tempestivo e assistenza in loco, se necessario, per garantire una produzione ininterrotta e un utilizzo senza preoccupazioni.

La nostra certificazione

Certificazioni autorevoli, qualità stabile e affidabile.

--------------占位---------------

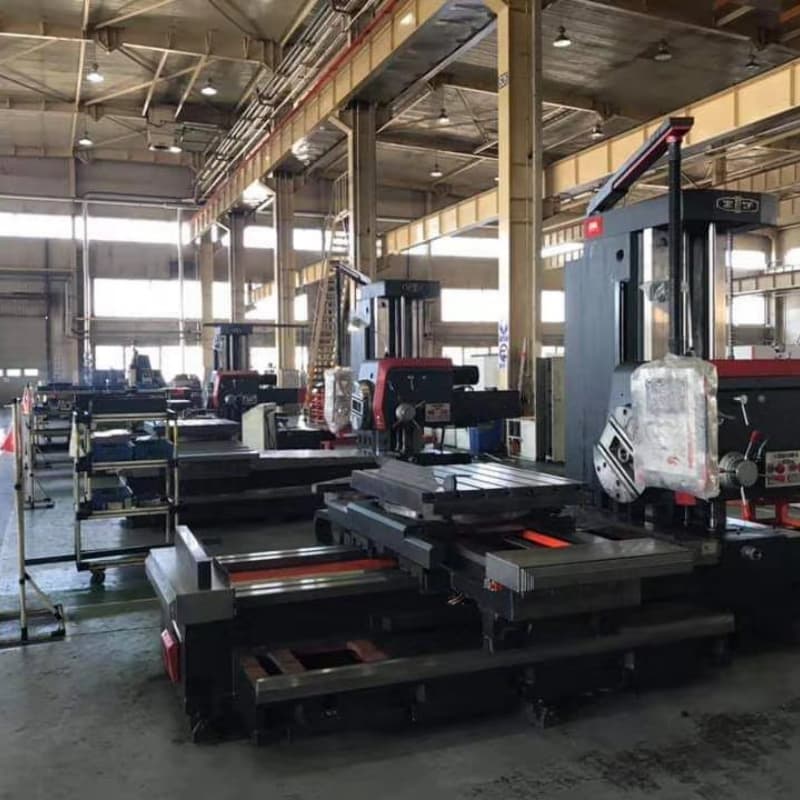

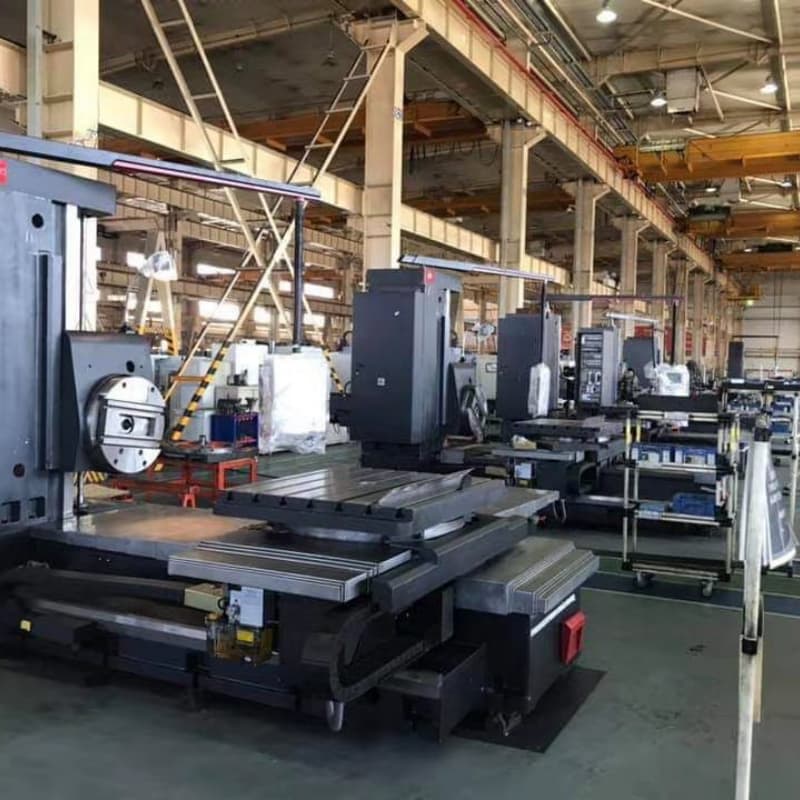

spettacolo in fabbrica

Base produttiva professionale, punto di forza nella produzione di precisione.

Imballaggio e spedizione

Trasporto sicuro e professionale, consegna puntuale garantita.



FAQ

D1: Per quali pezzi è più adatta una macchina alesatrice e fresatrice CNC?



Viene utilizzato principalmente per componenti complessi come scatole, stampi, telai e grandi pezzi di precisione che richiedono alesatura, fresatura, foratura e maschiatura simultanee.



D2: Qual è la differenza tra una macchina alesatrice e fresatrice CNC a 3 assi, a 4 assi e a 5 assi?



Il sistema a 3 assi esegue lavorazioni planari di base; il sistema a 4 assi aggiunge un asse di rotazione per archi/superfici; il sistema a 5 assi realizza lavorazioni complesse di superfici 3D e multi-angolo.



D3: Qual è la differenza tra una macchina alesatrice e fresatrice CNC e un centro di lavoro?



Le macchine alesatrici e fresatrici CNC sono specializzate in alesature di alta precisione e fresature pesanti; i centri di lavoro sono più adatti per pezzi generici con cambi utensile più rapidi.



D4: Le macchine alesatrici e fresatrici CNC sono adatte per la sgrossatura e la finitura?



Sì. Offre un'elevata rigidità per la sgrossatura e un'elevata precisione per la finitura, risultando adatta a tutte le fasi di lavorazione.



D5: Come scegliere la corsa corretta di una macchina alesatrice e fresatrice CNC?



Scegliere in base alle dimensioni del pezzo, al campo di lavorazione e allo spazio operativo, assicurandosi che la corsa X/Y/Z copra il pezzo.
