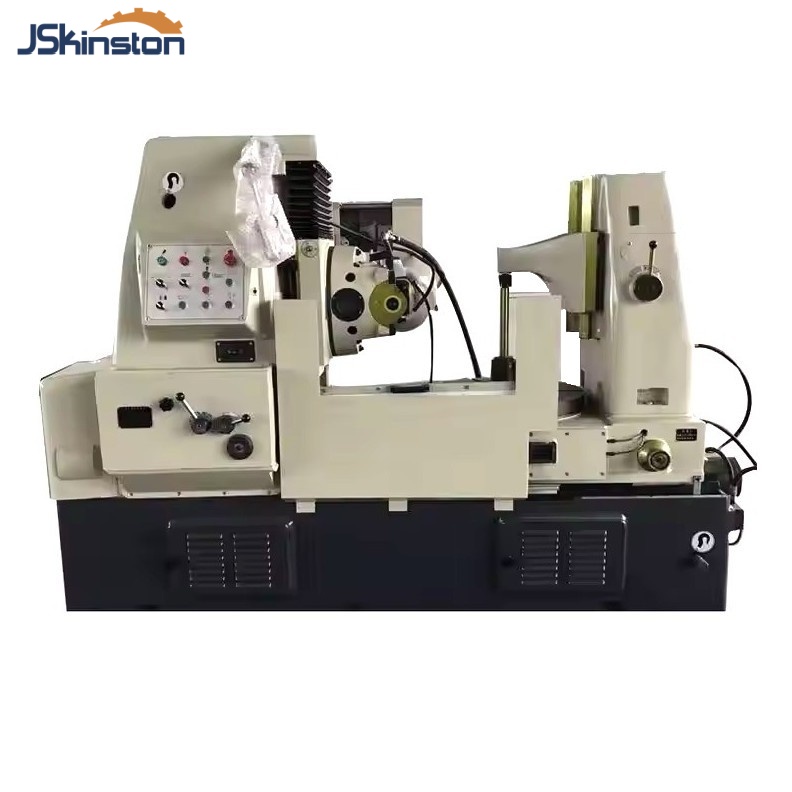

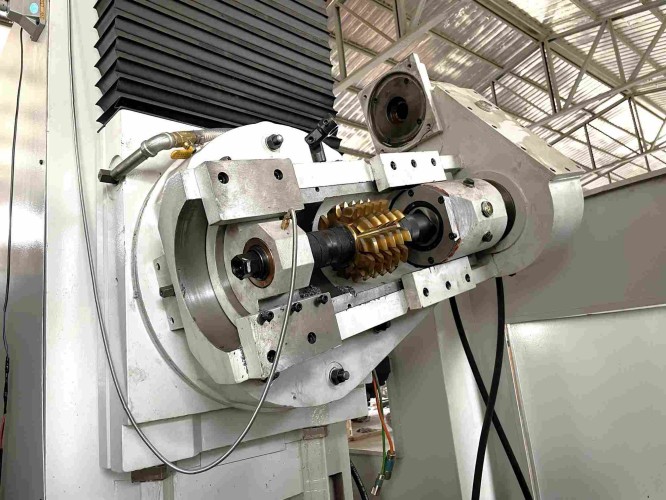

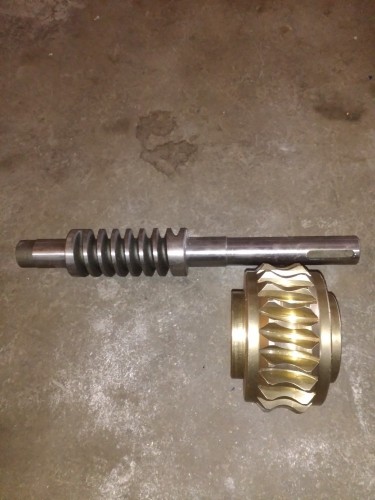

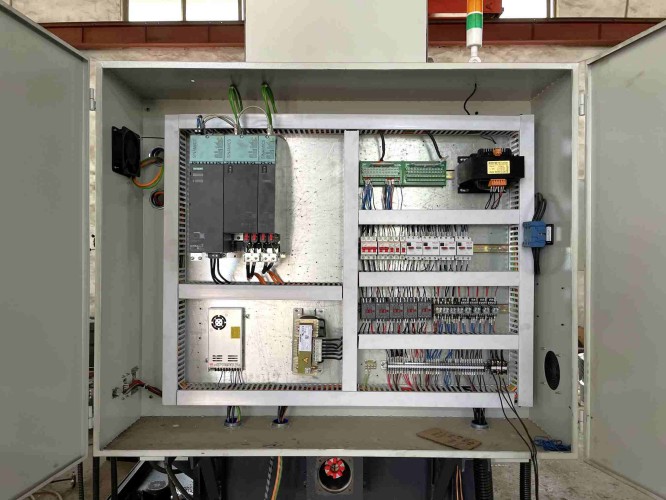

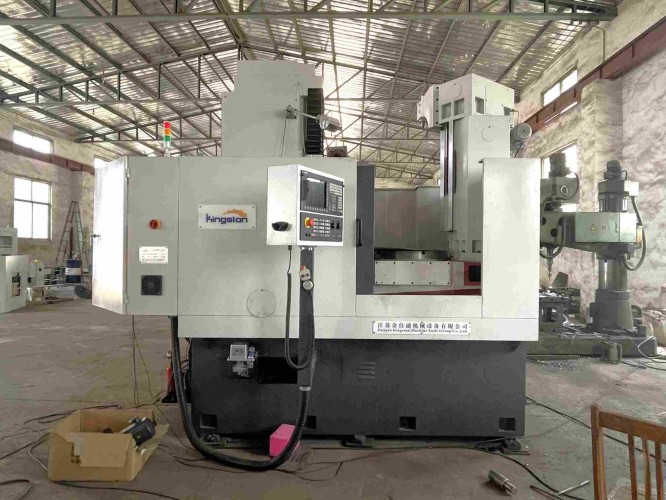

Macchina per dentatura ad alta precisione Y3180E

Specifiche

Y3180E

unità

Diametro massimo del pezzo

Con colonna ausiliaria: 550

mm

Senza colonna ausiliaria: 800

Modulo massimo

10

mm

Larghezza massima di lavorazione

300

mm

Numero minimo di denti del pezzo

Z: 6

K: Numero di filettature del piano di lavoro

mm

Corsa verticale massima del piano cottura

350

mm

Angolo di rotazione massimo del piano cottura

240°

°

Distanza tra l'asse del piano cottura e la superficie del piano di lavoro

Massimo: 585

mm

Min.: 235

Conicità del fuso

Numero Morse 5

Dimensioni consentite per il montaggio del piano cottura

Diametro massimo: 180

mm

Lunghezza massima: 180

Corsa assiale massima del piano cottura

50

mm

Diametri dell'albero del piano cottura

22, 27, 32, 40

mm

Distanza centrale tra l'asse del piano di lavoro e il mandrino del piano di lavoro

Massimo: 550

mm

Min.: 50

Spostamento rapido idraulico del piano di lavoro

50

mm

diametro del foro del piano di lavoro

80

mm

conicità della sede del mandrino del pezzo

Numero Morse 5

diametro del piano di lavoro

650

mm

Fasi di velocità del mandrino e gamma di velocità

8 stadi, 40–200 giri/min

r/min

Elevata velocità di traslazione della slitta del piano cottura

≤540 mm/min

mm/min

velocità di traslazione rapida del piano di lavoro

≤500 mm/min

mm/min

Distanza dalla superficie del piano di lavoro alla faccia terminale del cuscinetto di supporto esterno

Min.: 400 mm

mm

Max.: 600 mm

Stadi di avanzamento assiale e intervallo di avanzamento

12 stadi, 0,4–4 mm/giro

mm/r

Potenza del motore principale e velocità sincrona

5,5 kW, 1500 giri/min

r/min

Stadi di avanzamento assiale e intervallo di avanzamento

12 stadi, 0,4–4 mm/giro

mm/r

Piano di lavoro con motore rapido e velocità sincrona

0,55 kW, 1500 giri/min

mm/min

Peso netto della macchina

5500

kg

Dimensioni complessive della macchina

2852 × 1490 × 1870

mm
