Macchina fresatrice CNC a 6 assi YD3150 per la produzione di ingranaggi di medie dimensioni

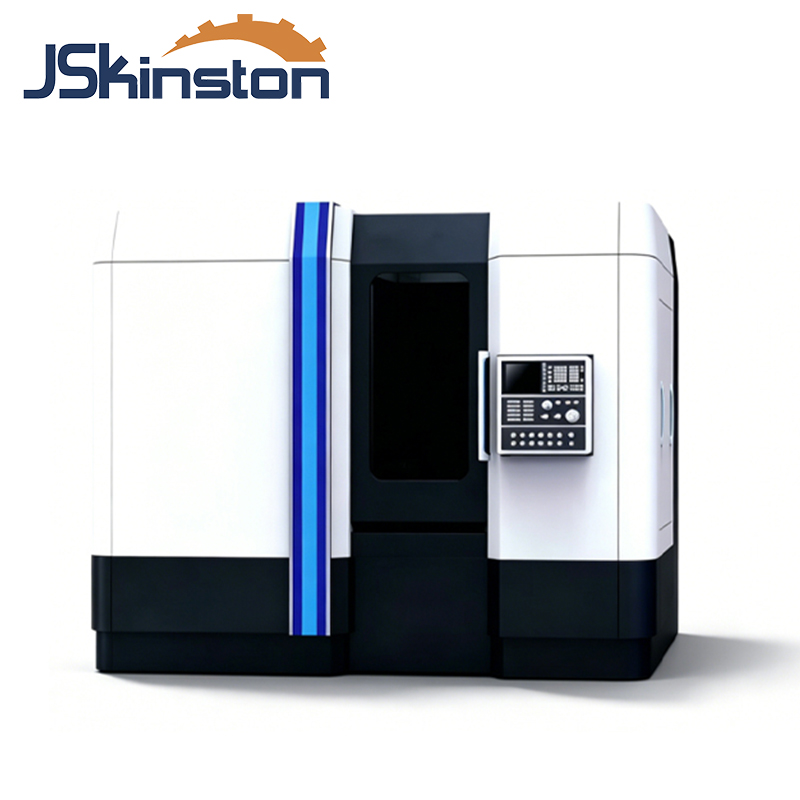

YD3150 Six Axis Hobber

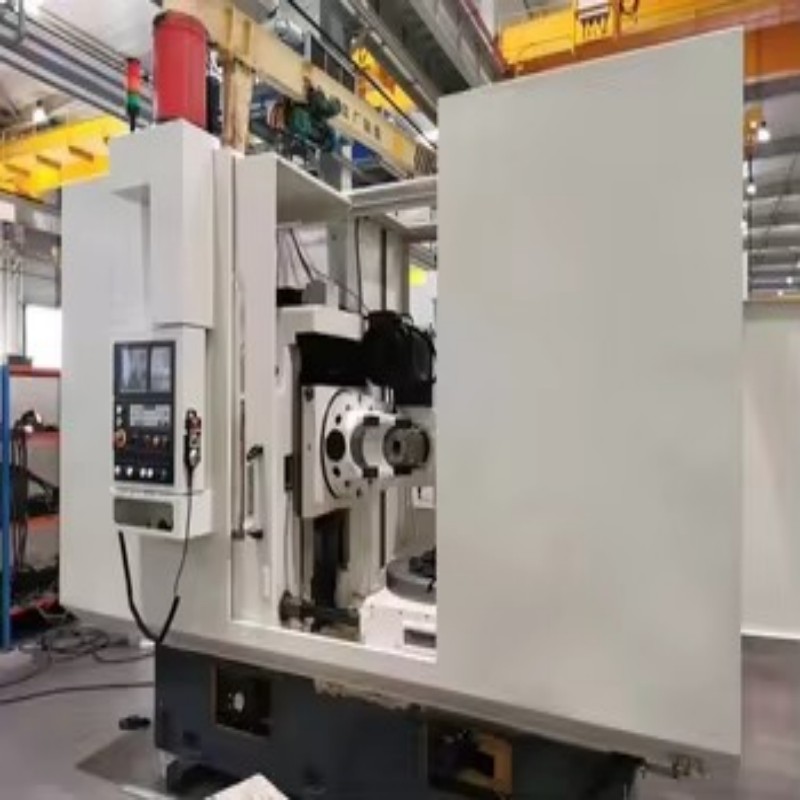

YD3150 Control Panel
YD3150 Gear Cutting Action

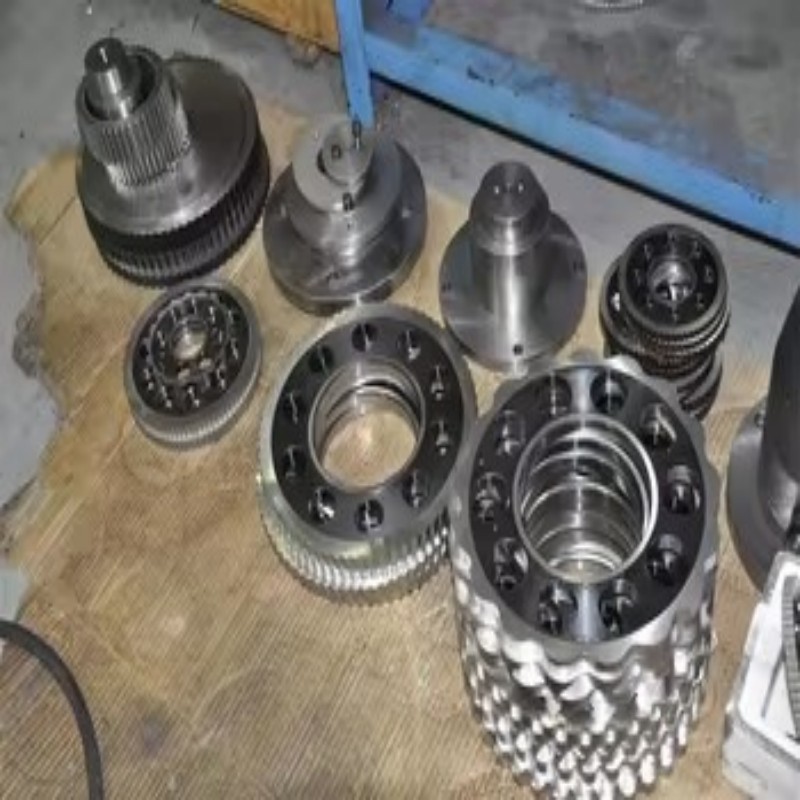

YD3150 6-axis CNC gear hobbing machine

Macchina fresatrice CNC a 6 assi YD3150 per la produzione di ingranaggi di medie dimensioni

La YD3150 è una dentatrice CNC a 6 assi progettata per la produzione di ingranaggi ad alta flessibilità. Lavora ingranaggi cilindrici, ingranaggi elicoidali e alberi scanalati con un diametro massimo del pezzo di 500 mm e una capacità di modulo fino a 12 mm. Il controllo coordinato multiasse consente di realizzare geometrie complesse di ingranaggi con una finitura superficiale superiore.

  • Ordine (quantità minima d'ordine) :

    1
  • Origine del prodotto :

    China
  • Colore :

    China
  • Porto di spedizione :

    Shanghai
  • Tempi di consegna :

    30
  • Peso :

    17000KG
Richiedi informazioni ora

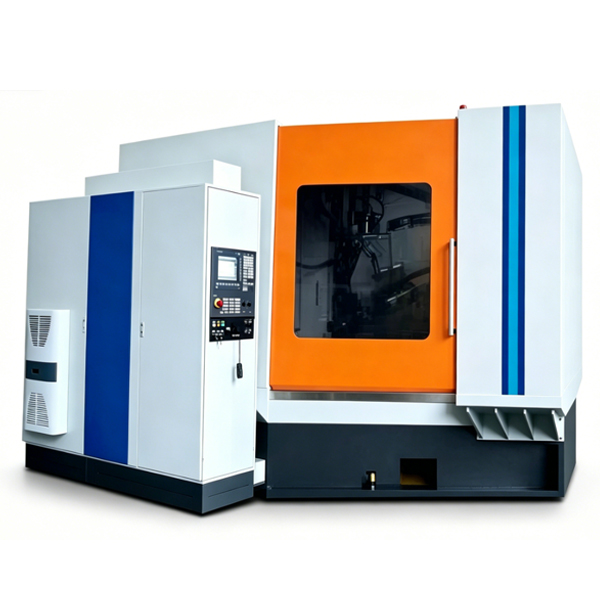

CNC control interface of YD3150

1. Controllo CNC a 6 assi: controllo coordinato degli assi radiale (X), tangenziale (Y), assiale (Z) e rotante del portautensili (A) per geometrie di ingranaggi complesse.



Capacità del pezzo di 2.500 mm: il diametro massimo consente di alloggiare ingranaggi grezzi di medie dimensioni per diverse applicazioni.



Capacità moduli da 3,12 mm: gestisce moduli in acciaio fino a 12 mm per una produzione di ingranaggi robusta.



4. Piano di lavoro ad alta precisione: l'avanzato sistema di azionamento a vite senza fine garantisce precisione di indicizzazione e stabilità a lungo termine.



5. Modalità di lavorazione flessibili: supporta sia la dentatura in concordanza che la dentatura convenzionale.



6. Maggiore rigidità: la struttura in ghisa con design a coste riduce al minimo le vibrazioni durante i tagli pesanti.

specifica

Descrizione

Schemi

Diametro massimo del pezzo

500 mm

Modulo massimo

10 mm

Corsa di scorrimento della testa del piano cottura

400 mm

Rotazione massima della testa del piano cottura

±45rad

Dimensioni massime del piano cottura (diametro × lunghezza)

200×240 mm

Corsa assiale massima del piano cottura

200 mm

Distanza centrale tra piano cottura e piano di lavoro

45~405 mm

Distanza tra il centro del piano cottura e la superficie del piano di lavoro

280~680mm

Distanza tra il centro del supporto di lavoro e la superficie del piano di lavoro

390~890mm

Larghezza massima del dente

200 mm

Diametro del foro del tavolo

120 mm

Velocità del mandrino

80~500 giri/min

Velocità massima del piano di lavoro

50 giri/minuto

Velocità massima di avanzamento radiale (asse X)

2600 mm/min

Velocità massima di avanzamento tangenziale (asse Y)

2000 mm/min

Velocità di avanzamento assiale (asse Z)

2600 mm/min

Velocità massima di rotazione della testa del piano cottura

5 rad/s

Alimentazione del motore principale

18,5 kW

Potenza totale

50 kW/50 Hz

Peso netto

17000 kg (6 assi) / 15000 kg (4 assi)

Dimensioni complessive

42×39×37 cm

introduzione del prodotto

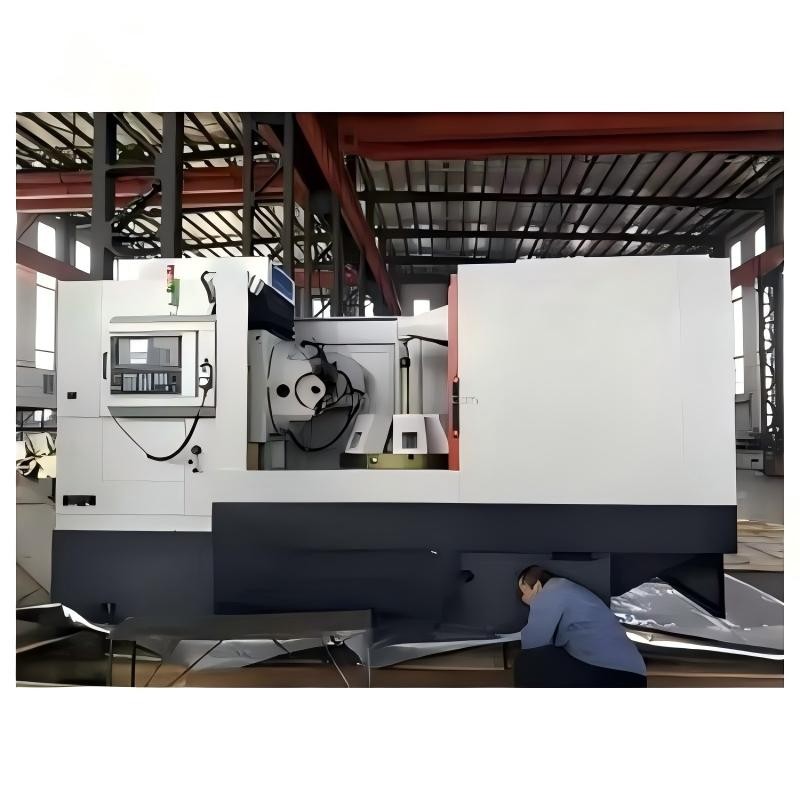

Y31800C 45KW Spindle Unit

La YD3150 rappresenta una soluzione versatile per chi desidera entrare nel mondo della dentatura CNC a 6 assi. Dotata di un robusto basamento in ghisa e di una trasmissione a vite senza fine di alta precisione, questa macchina offre prestazioni di taglio stabili per ingranaggi cilindrici, elicoidali e alberi scanalati corti. Il suo sistema di controllo coordinato multiasse, che include avanzamento radiale, tangenziale e assiale, nonché assi rotanti del portautensili, consente la produzione di profili di ingranaggi complessi con opzioni di bombatura e conicità dei denti. Il diametro massimo del pezzo di 500 mm e la capacità del modulo di 12 mm la rendono adatta per componenti di trasmissioni automobilistiche, riduttori industriali e applicazioni per macchine agricole.



JIANGSU  KINGSTON  MACCHINA  UTENSILI GROUP CO.,LTD
Il gruppo Jiangsu Kingston Machine Tools ha iniziato a farsi conoscere nel mondo della lavorazione dei metalli 20 anni fa, quando nel 1998 ha fondato un'importante azienda specializzata nella commercializzazione, vendita, assistenza e supporto di macchinari per la lavorazione dei metalli e prodotti per la movimentazione dei materiali sul mercato internazionale. Con l'obiettivo di offrire ai nostri clienti una gamma di macchine utensili più flessibile e di alta qualità, in grado di soddisfare le loro esigenze più specifiche, abbiamo condotto ricerche approfondite e contattato i migliori produttori di macchinari per la lavorazione dei metalli a livello globale, tra cui il più grande produttore al mondo di dentatrici, macchine per la formatura a rotazione CNC, presse piegatrici e calandre, per la realizzazione di macchine su misura con il marchio Kingston. La nostra gamma di macchine comprende dentatrici, macchine per la formatura a rotazione CNC, punzonatrici idrauliche, presse piegatrici, cesoie, calandre, piegatrici a sezione, punzonatrici, macchine per il taglio al plasma e laser, torni e altro ancora.

Perché scegliere noi?

La soluzione complessiva di ricarica comunitaria copre tutte le applicazioni

  • # Tecnologia matura e stabile
    Grazie alla nostra pluriennale esperienza nella produzione di macchine utensili industriali e apparecchiature CNC, adottiamo processi consolidati e affidabili, dalla progettazione strutturale alla selezione dei componenti principali, fino all'assemblaggio completo della macchina. Le nostre macchine si distinguono per prestazioni affidabili, basso tasso di guasti e elevata precisione, in grado di soddisfare le esigenze di produzione continua a lungo termine, rendendoci il partner ideale per clienti in tutto il mondo.
  • # Supporto per soluzioni personalizzate
    Offriamo soluzioni esclusive e personalizzate in base alle specifiche del pezzo, alla tecnologia di lavorazione, alla capacità produttiva e alle condizioni in loco dei clienti, inclusi aggiornamenti del sistema CNC, della corsa, della velocità, del cambio utensili, delle attrezzature e dell'automazione. Una macchina con una soluzione per aiutarvi a migliorare l'efficienza, ridurre i costi e accrescere la competitività.
  • # Servizio post-vendita completo
    Disponiamo di un team tecnico e di assistenza post-vendita professionale in grado di fornire installazione, messa in servizio, formazione sull'utilizzo e assistenza per la manutenzione in tutto il mondo. Servizio online 24 ore su 24. Risposta rapida per qualsiasi problema relativo alle apparecchiature, supporto tecnico remoto tempestivo e assistenza in loco, se necessario, per garantire una produzione ininterrotta e un utilizzo senza preoccupazioni.



La nostra certificazione

Certificazioni autorevoli, qualità stabile e affidabile.

Lathes manufacturer

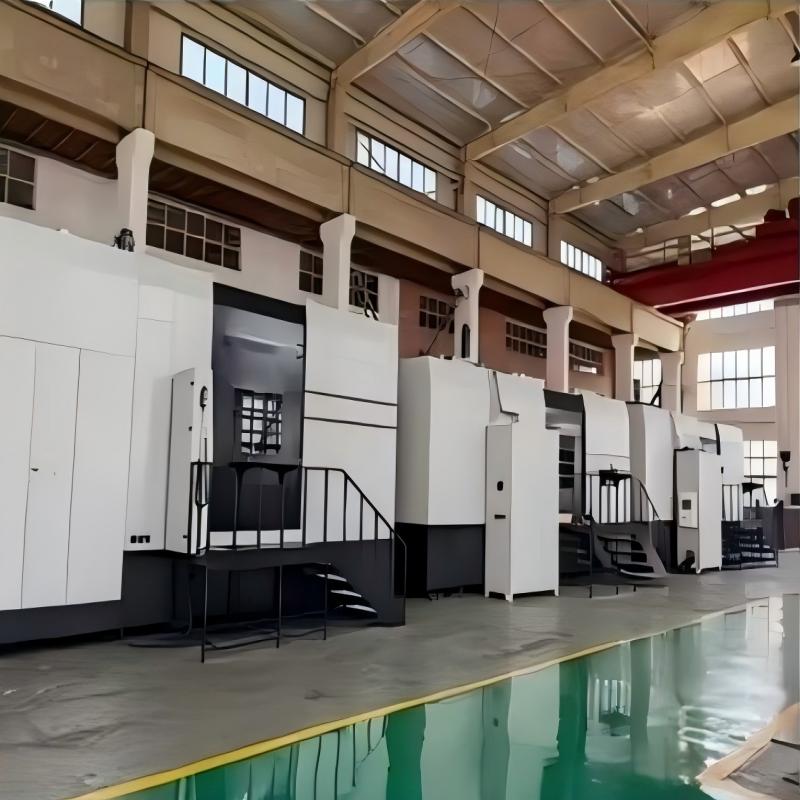

spettacolo in fabbrica

Base produttiva professionale, punto di forza nella produzione di precisione.

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Imballaggio e spedizione

Trasporto sicuro e professionale, consegna puntuale garantita.

Multifunctional machine manufacturerHeavy machinery manufacturer

FAQ

D1: Qual è il diametro massimo del pezzo lavorabile per la YD3150?

A1: Il diametro massimo del pezzo lavorabile è di 500 mm.



D2: Qual è la capacità massima del modulo?

A2: La macchina supporta moduli fino a 12 mm per materiali in acciaio.



D3: Che tipi di ingranaggi può produrre questa macchina?

A3: Ingranaggi cilindrici a denti dritti, ingranaggi elicoidali e alberi scanalati corti.



D4: Quanti assi CNC ha questa macchina?

A4: La YD3150 è una macchina dentatrice a controllo numerico a 6 assi.
