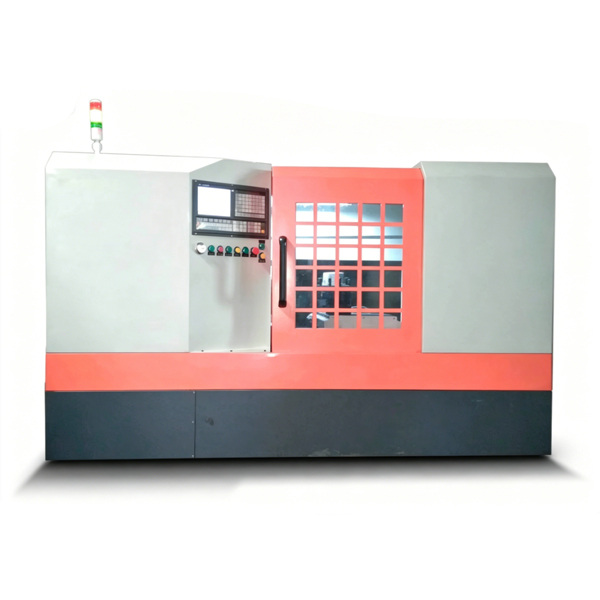

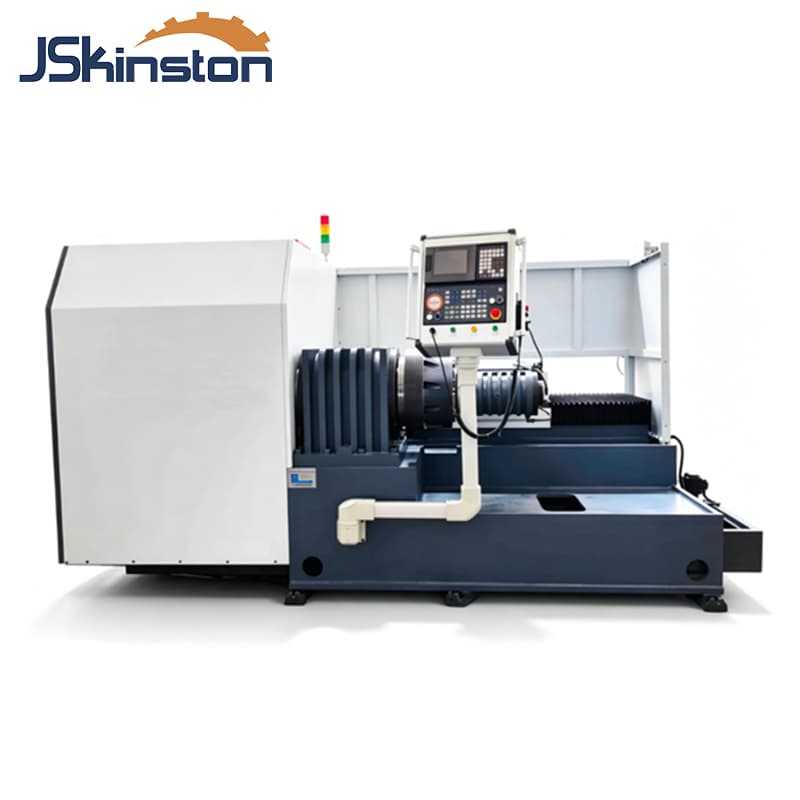

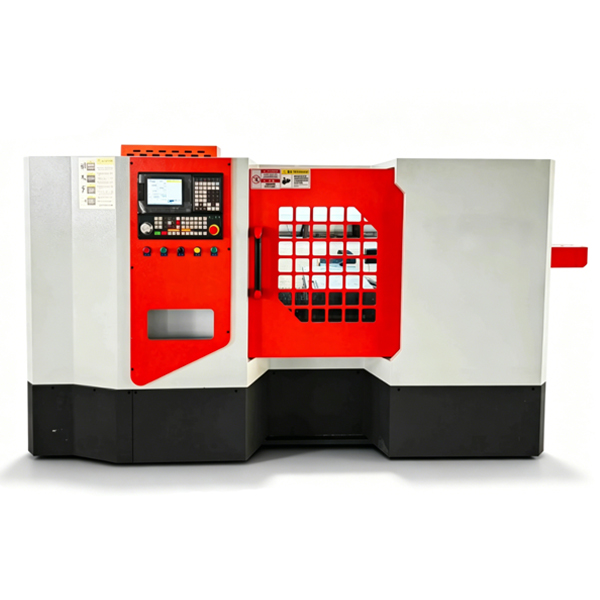

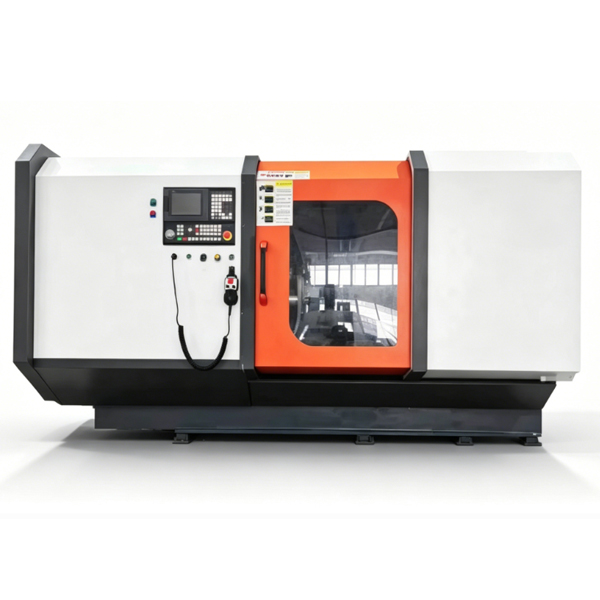

Questa macchina per la formatura di tubi Venturi in acciaio inossidabile è stata appositamente progettata per la produzione in serie di tubi per valvole Venturi e serrande d'aria per impianti HVAC. Come tornio CNC multifunzione, integra in un unico processo la formatura di restringimenti, flange, superfici curve e imbutitura profonda senza saldature, per realizzare alloggiamenti Venturi integrati a forma di clessidra da lamiere di acciaio inossidabile 304/316.
Dotata di un sistema a rulli idraulici a doppio servocomando e di un sistema di controllo touchscreen PLC Siemens, la macchina realizza una formatura integrale in un'unica fase, senza saldature. Il tubo Venturi finito presenta una parete interna ultra-liscia, una bassa resistenza all'aria e un'eccellente tenuta, soddisfacendo perfettamente gli elevati requisiti di ventilazione di laboratori, camere bianche farmaceutiche e sale operatorie ospedaliere.
Grazie al robusto telaio in ghisa distesa, l'apparecchiatura mantiene una precisione stabile durante la produzione in serie di componenti per serrande di regolazione dell'aria per sistemi HVAC. Si tratta di un'apparecchiatura di formatura specifica per i produttori di sistemi di ventilazione, ideale per la produzione di valvole Venturi indipendenti dalla pressione, che consente di ridurre efficacemente i costi di lavorazione secondaria e migliorare la resistenza alla corrosione del prodotto.
Ordine (quantità minima d'ordine) :
1Origine del prodotto :
ChinaColore :
CustomizedPorto di spedizione :
ShanghaiTempi di consegna :
30Peso :
84TonMacchina per la filatura di metalli Venturi in acciaio inossidabile per la produzione di serrande di regolazione dell'aria per impianti HVAC.
1. Lavorazione perfetta di acciaio inossidabile 304, 316 e lega di alluminio per componenti di ventilazione anticorrosione.
2. Destinata alla produzione in serie di valvole Venturi per impianti HVAC, serrande di regolazione dell'aria e regolatori di flusso d'aria per cappe aspiranti.

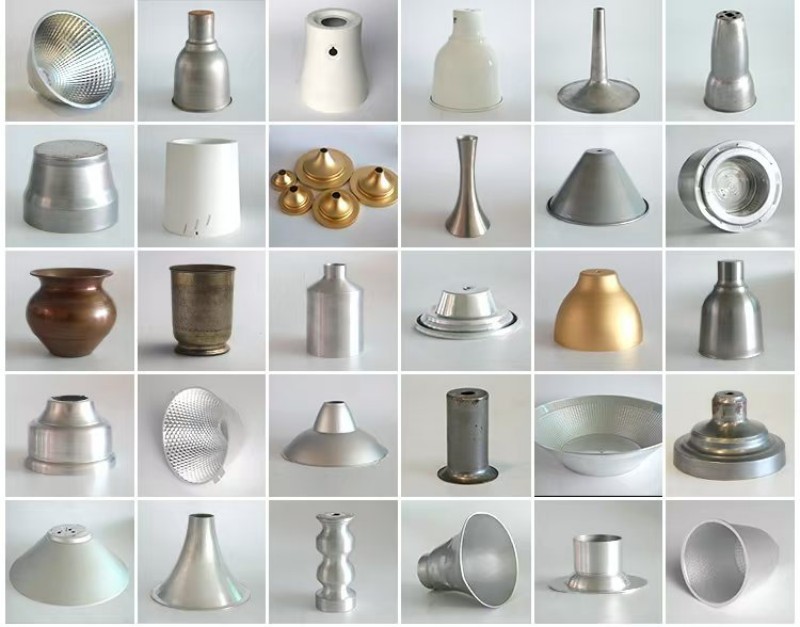

3. Design multifunzionale, compatibile con riflettori per lampade, piccoli utensili da cucina e formatura di coni per rivestimenti solari.
4. Diametro massimo di rotazione, numero di rulli e corsa personalizzabili per diverse specifiche del tubo Venturi.
specifica
| Articolo | Dati | ||
Modello | KST250S | KST450S | |
massimo crudo diametro materiale | 250 mm | 450 mm | |
diametro del cursore trasversale | 200 mm | 300 mm | |
alimentazione principale | 5,5 kW | 7,5 kW | |
velocità dell'albero principale | 3500 giri/minuto | 3000 giri/minuto | |
colpo | asse X | 500 mm | 500 mm |
asse Y | 550 mm | 550 mm | |
forza massima della coda | 7Kn | 7Kn | |
colpo di coda | 300 mm | 300 mm | |
materiale | rame/alluminio | 0,5-3,0 mm | 0,5-3,0 mm |
ms | 0,5-2,0 mm | 0,5-2,0 mm | |
ss | 05-15mm | 05-15mm | |
stazione postale | 4+1 | 4+1 | |
corsa della piastra di ritorno del disco | 300 mm | 300 mm | |
precisione posizionale | 0,01 mm | 0,01 mm | |
robot |
| opzionale | |
Vantaggi del prodotto
Perché scegliere noi?
Tecnologia matura e stabile Supporto per soluzioni personalizzate Servizio post-vendita completoLa nostra certificazione
Certificazioni autorevoli, qualità stabile e affidabile.

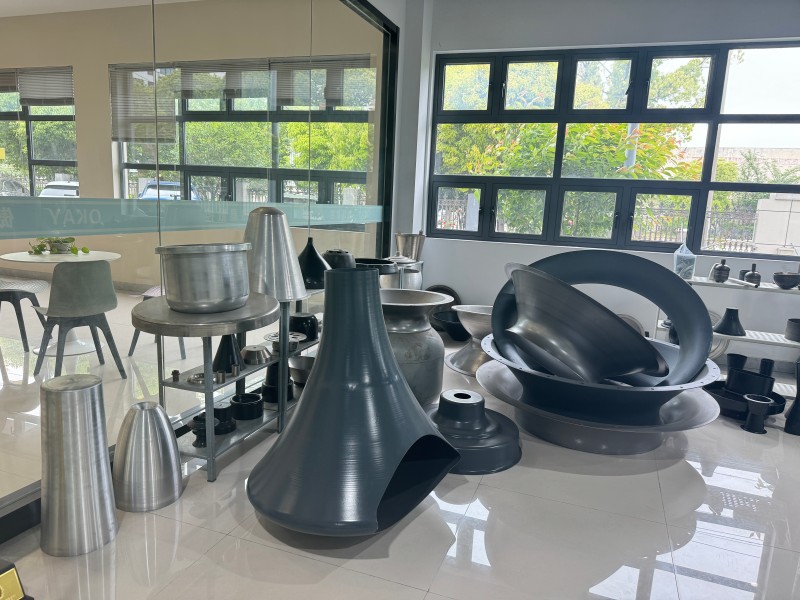

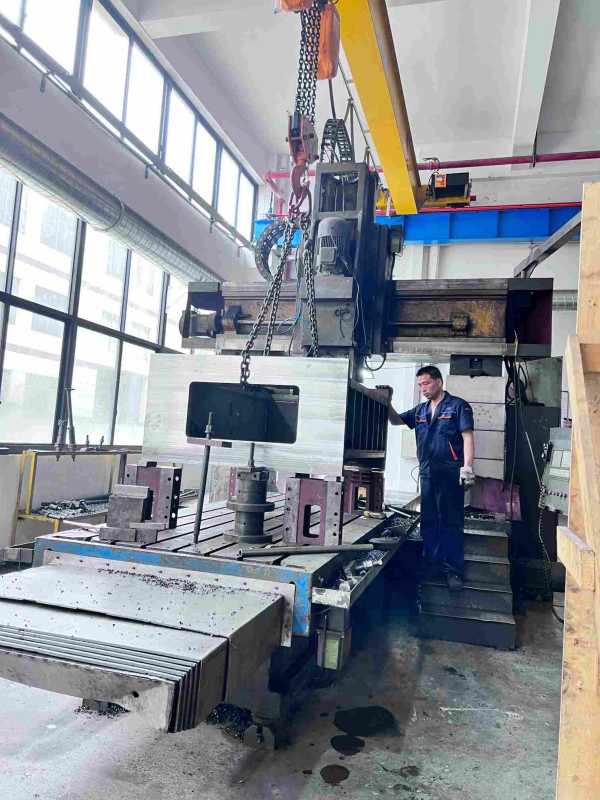

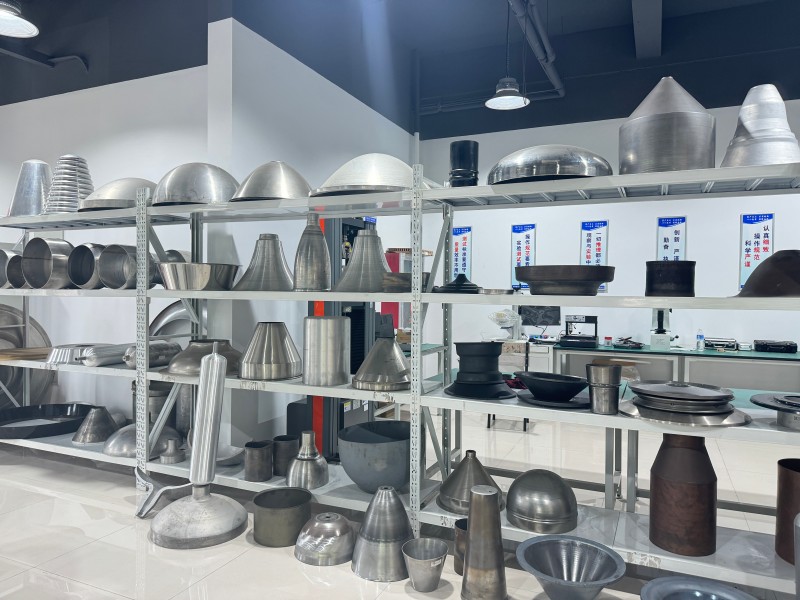

spettacolo in fabbrica
Base produttiva professionale, punto di forza nella produzione di precisione.
Imballaggio e spedizione
Trasporto sicuro e professionale, consegna puntuale garantita.
FAQ
1.A cosa serve questa macchina?
Questo è un tornio per metalli. Esegue la formatura a freddo di dischi metallici rotanti (grezzi) su un mandrino (utensile) utilizzando la pressione di rulli per creare parti cave assialsimmetriche ideali per illuminazione, pentole, trofei, recipienti, tappi terminali, corni e altro ancora. Perfetto per la produzione di piccoli lotti personalizzati e artistici.
2.È controllato da un sistema CNC?
Offriamo due tipologie principali:Macchina per filatura CNC completa: dotata di serie di sistema Siemens o FANUC per percorsi dei rulli programmabili. Ideale per forme complesse e produzione in serie.
3. Quali sono i componenti principali? Come viene garantita la qualità?
Cuscinetti del mandrino: cuscinetti SKF/FAG di alta precisione.
Idraulica/Elettrica: Rexroth/Siemens o marche equivalenti.
Telaio: Struttura in acciaio fuso o saldato in un unico pezzo, distesa termicamente per garantire stabilità e resistenza alle vibrazioni nel tempo.
4. Quali materiali possono essere lavorati? Com'è la finitura superficiale?
Materiali: alluminio, rame, acciaio dolce, acciaio inossidabile (ricotto), ottone e altri metalli duttili.
Superficie: La rotazione può produrre finiture a specchio o testurizzate eccellenti, spesso eliminando la necessità di lucidatura. Il materiale si indurisce durante il processo.
5. Qual è il quantitativo minimo d'ordine (MOQ)?
La quantità minima d'ordine (MOQ) per la macchina è di 1 unità.
