IL tornio CNC a bancale inclinato È un centro di tornitura a bancale inclinato di media portata ampiamente utilizzato da officine di lavorazione di precisione, fabbriche di componenti automobilistici, produttori di componenti idraulici e aziende di lavorazione dei metalli in tutto il mondo. A differenza dei tradizionali torni CNC a bancale piano, adotta una struttura a bancale integrale in fusione inclinata di 30°, che offre notevoli vantaggi in termini di rigidità strutturale, rimozione dei trucioli, visibilità operativa e compatibilità con l'automazione.
Questo modello è progettato per la produzione in serie continua di componenti per alberi, flange, boccole, connettori e altri pezzi rotanti. Supporta tornitura esterna, alesatura interna, spianatura, scanalatura, filettatura e lavorazione di superfici curve. La torretta portautensili motorizzata, la contropunta e l'alimentatore automatico di barre, disponibili come optional, consentono di ampliare la capacità produttiva per soddisfare le diverse esigenze, dai piccoli lotti agli ordini di grandi volumi.

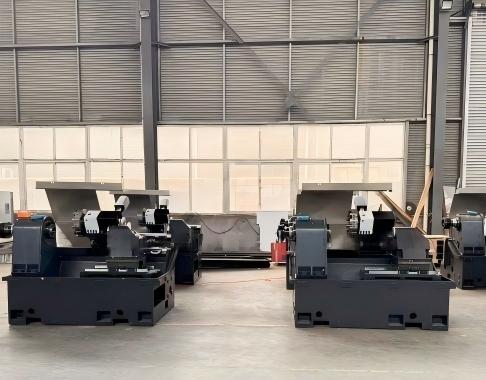

1. Letto inclinato in fusione integrale a 30°
Il basamento principale è realizzato in ghisa monoblocco con trattamento di distensione termica per eliminare le tensioni interne di fusione, resistendo efficacemente alle vibrazioni durante le lavorazioni più impegnative. La configurazione inclinata consente ai trucioli di scivolare naturalmente verso il basso per gravità, impedendone l'accumulo sulle guide lineari e proteggendo i componenti di guida per una precisione duratura.

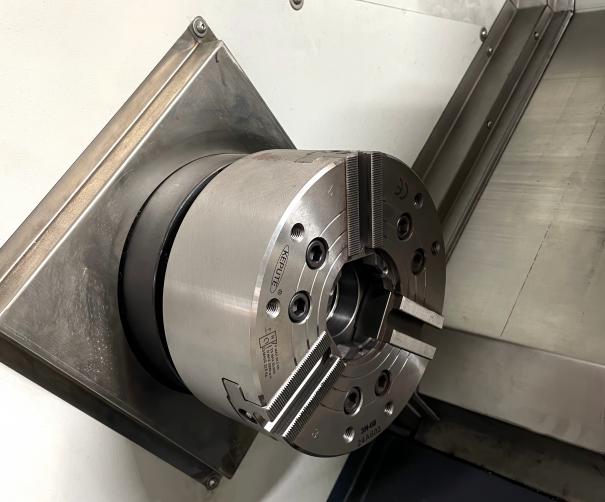

2. Unità mandrino ad alte prestazioni
Dotato di attacco mandrino A2-6 e foro mandrino da 65 mm, il diametro massimo della barra passante raggiunge i 50 mm. La velocità del mandrino varia da 50 a 4500 giri/min, abbinata a un servomotore del mandrino ad alta coppia. La rotazione stabile garantisce una finitura superficiale uniforme per pezzi in acciaio, acciaio inossidabile, alluminio e ghisa.
3. Sistema di avanzamento servoassistito X/Z ad alta velocità
Corsa asse X: 200 mm; corsa asse Z: 550 mm. Velocità di traslazione rapida fino a 30 m/min. Viti a ricircolo di sfere e guide lineari di alta precisione garantiscono un'accuratezza di riposizionamento entro 0,003 mm, soddisfacendo i rigorosi requisiti di tolleranza per i componenti di precisione.
4. Torretta servoassistita idraulica
Dotata di serie di torretta idraulica multistazione, che consente un rapido cambio utensile. Gli utenti possono scegliere tra la torretta portautensili statica standard o la torretta motorizzata potenziata (opzione asse C) per eseguire tornitura, foratura, maschiatura e fresatura combinate in un'unica operazione di serraggio.

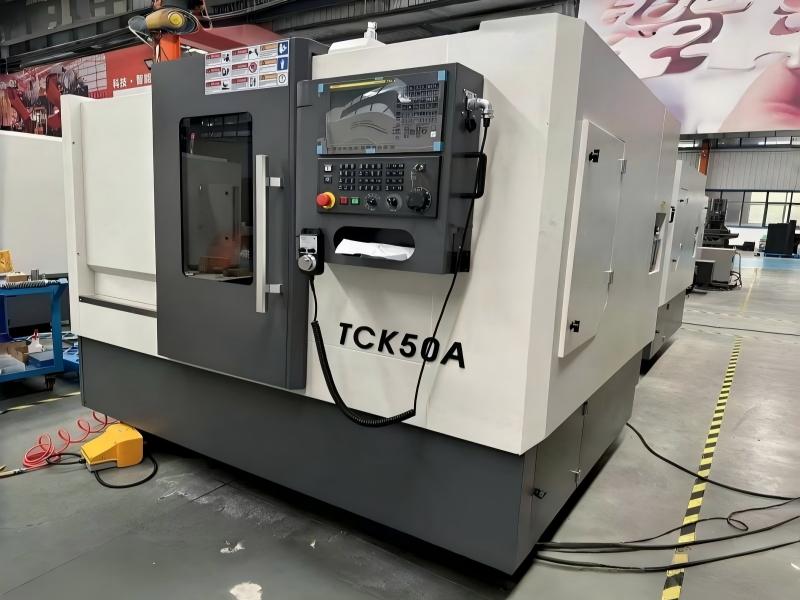

5. Alloggiamento protettivo completamente chiuso
La copertura di sicurezza completamente a prova di schizzi riduce gli schizzi di liquido refrigerante, migliora l'ambiente di lavoro in officina e soddisfa i requisiti di sicurezza CE per i mercati europei, mediorientali e africani.
D1: Qual è il diametro massimo del pezzo che è possibile lavorare?
A: Il diametro massimo di tornitura sul bancale è di Ø500 mm; il diametro massimo di lavorazione effettivo dipende dall'interferenza della torretta portautensili. Il diametro di tornitura affidabile per una produzione stabile è entro Ø400 mm.
D2: La macchina è in grado di lavorare l'acciaio inossidabile?
A: Sì. Con utensili da taglio e sistema di raffreddamento adeguati, può tornire l'acciaio inossidabile in modo stabile. La struttura rigida del basamento inclinato riduce efficacemente le vibrazioni dell'utensile.
D3: Posso passare alla versione live tool in un secondo momento?
A: Il corpo macchina può essere predisposto per l'installazione di una torretta motorizzata. È più conveniente confermare i requisiti di tornitura-fresatura prima dell'ordine, piuttosto che effettuare l'adattamento dopo la consegna.
D4: È disponibile la certificazione CE per LC550?
A: Possiamo fornire la documentazione CE sulla sicurezza meccanica per configurazioni conformi agli standard UE, idonee all'esportazione verso i paesi europei.
D5: Quale assistenza post-vendita è disponibile?
A: Garanzia di 12 mesi sulla macchina. Forniamo manuale d'uso completo in inglese, schemi elettrici, schema idraulico e assistenza tecnica video a distanza. I pezzi di ricambio possono essere spediti in tutto il mondo con tempi di consegna brevi.
