Se la vostra officina produce tubi in acciaio, tubi per l'industria petrolifera, rivestimenti, raccordi per condotte o connettori per tubi antincendio, un tornio per filettature affidabile è la macchina fondamentale per ottenere filettature interne ed esterne precise e uniformi. Molti acquirenti utilizzano erroneamente torni CNC generici per la filettatura dei tubi, ritrovandosi con vibrazioni, errori di filettatura e rese instabili. Questa guida vi illustra tutti i punti critici per la scelta di un tornio per filettature adatto alla vostra produzione.
A tornio per filettature di tubi È progettato specificamente con un foro del mandrino di grandi dimensioni per consentire il passaggio di tubi in acciaio lunghi. A differenza dei torni tradizionali, privilegia l'elevata coppia, la rigidità di taglio e la precisa ripetibilità della filettatura per gli standard NPT, BSP, BSPT, API e altri. Trova ampio impiego nei settori petrolifero e del gas, degli acquedotti, della protezione antincendio, delle tubazioni idrauliche e delle strutture in acciaio.
Il diametro del mandrino è la specifica più importante da verificare. Da esso dipende la dimensione massima del tubo che è possibile far passare attraverso la macchina.
Misura il diametro esterno massimo del tubo grezzo
Lasciare uno spazio libero adeguato per l'alimentazione del tubo
Modelli comuni: QK1313, QK1319, QK1322, QK1327, QK1335 con alesaggio da 130 mm fino a 350 mm o alesaggio personalizzato di dimensioni maggiori.
Se lavorate tubi di rivestimento pesanti da 6 o 8 pollici, i torni a foro piccolo non sono adatti, anche se il diametro di rotazione sembra sufficiente.
Mercati diversi richiedono profili di filettatura per tubi diversi e il sistema di controllo del tornio deve supportarli:
NPT / NPTF: Condotte nordamericane per petrolio, gas e idraulica
BSPP / BSPT: Idraulica generale, europea e del sud-est asiatico
API 5B: Tubi e rivestimenti per l'industria petrolifera (requisiti di elevata precisione)
Prima di ordinare, verificare se il controller è in grado di programmare questi passi di filettatura senza modifiche aggiuntive.
Filettatura dei tubi si tratta di un taglio a carico elevato. Un telaio della macchina debole causerà segni di vibrazione e conicità della filettatura:
Preferisco un letto in ghisa monoblocco, con trattamento antistress/anti-invecchiamento naturale.

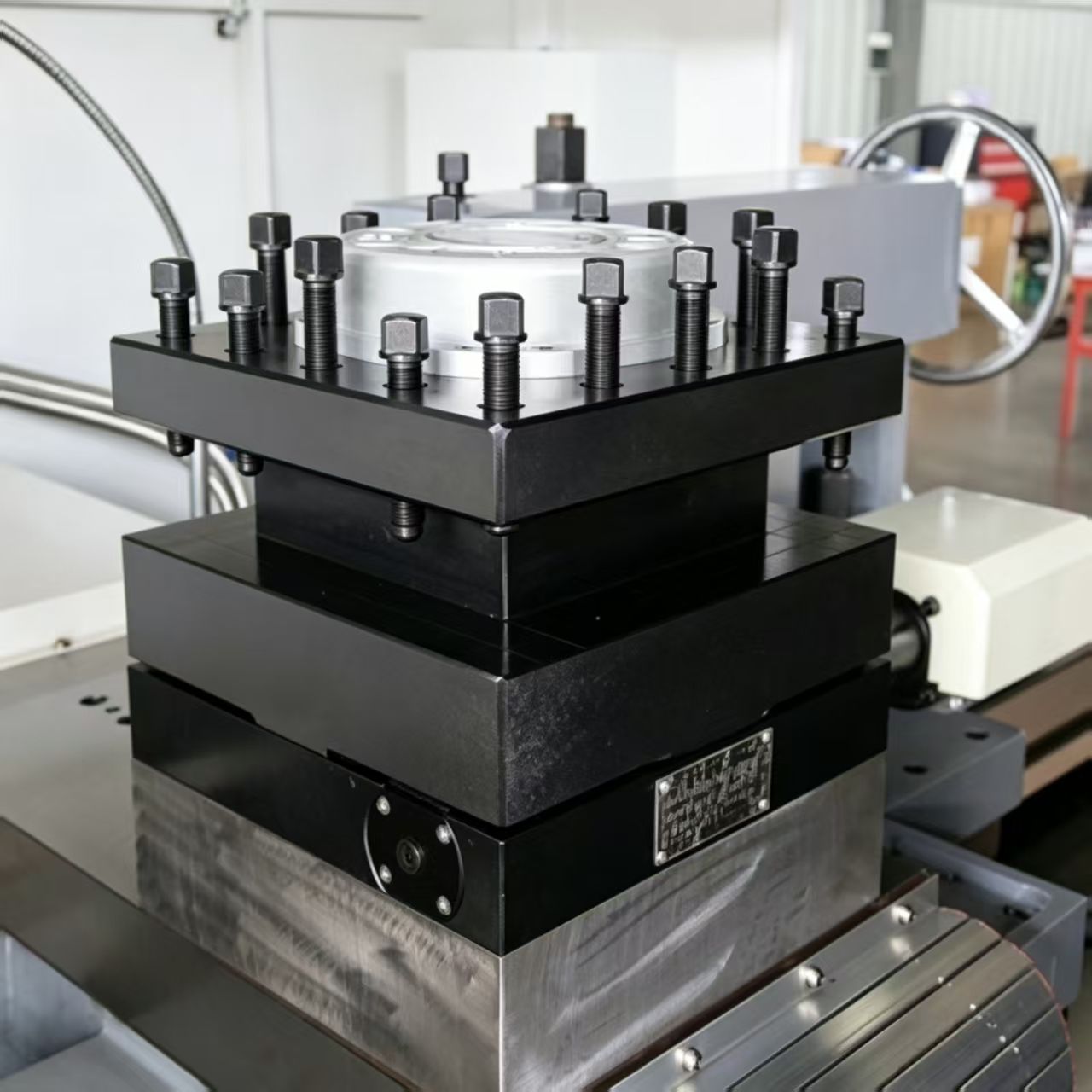

Guida più ampia, gruppo mandrino rinforzato, testa portautensili per impieghi gravosi
Configurazione a doppio mandrino (mandrino anteriore e posteriore) per il serraggio di tubi lunghi
I torni generici leggeri non sono progettati per la produzione in serie di filettature continue di tubi.
Due opzioni principali:
Economico: GSK, sistema Newday, stabile e con bassi costi di manutenzione, popolare per filettature standard BSP/NPT.
Premium: Siemens, Fanuc, per la filettatura API ad alto volume, maggiore stabilità e assistenza post-vendita nei mercati esteri.
Verificate inoltre il supporto linguistico per i vostri operatori (russo, spagnolo, interfaccia e manuali in inglese).
I tubi in acciaio al carbonio, in acciaio legato e in acciaio inossidabile richiedono coppie di serraggio diverse:
Tubo dell'acqua in acciaio al carbonio: la potenza del motore principale standard funziona
Carter in lega a parete spessa, tubo in acciaio inox: necessitano di maggiore potenza e di un'elevata coppia in uscita a bassi regimi.
Non bisogna considerare solo la velocità del mandrino; per la filettatura dei tubi, la coppia a bassa velocità è più importante.
Scopri i pacchetti standard e opzionali:
Doppi mandrini anteriori e posteriori (essenziali per tubi lunghi)
Riposo stabile / riposo di supporto per tubo sottile antivibrazione
Contropunta idraulica
Sistema di raffreddamento, lubrificazione centralizzata, dispositivi di protezione
Calibri di ispezione della filettatura conformi al vostro standard di filettatura

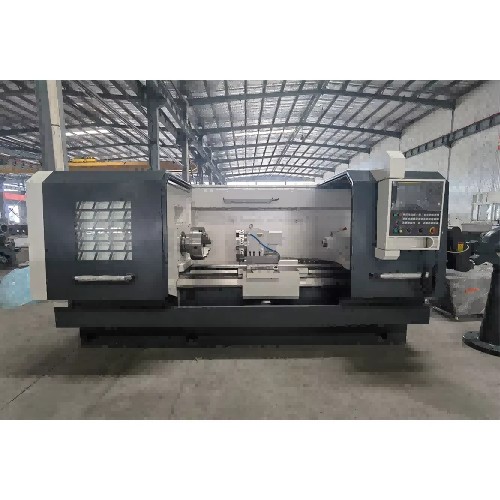

Idraulica, tubi antincendio, condotte idriche: tornio CNC orizzontale standard per filettatura tubi, filettatura BSPT/NPT
Tubi, rivestimenti e aste di perforazione per giacimenti petroliferi: tornio API dedicato al settore petrolifero, struttura per impieghi gravosi
Officina per piccole serie: tornio manuale per filettature di tubi o modello base QK1313
Produzione in serie: tornio per filettatura tubi CNC completamente automatico con opzione di alimentazione automatica
1. Acquistare un tornio a grande diametro generico invece di un tornio specifico per filettature di tubi (con foro del mandrino piccolo)
2. Ignorare la compatibilità con gli standard di filettatura, concentrandosi solo sul prezzo.
3. Sottovalutare la lunghezza del tubo, dimenticando di verificare la lunghezza massima del pezzo in lavorazione
4. Scelta di torni a telaio sottile ed economici per lavorazioni pesanti continue
5. Non confermare la disponibilità dei pezzi di ricambio e l'assistenza post-vendita locale.
Diametro esterno massimo del tubo e spessore della parete
Standard di filettatura (NPT / BSP / API)
Materiale: acciaio al carbonio / lega / acciaio inossidabile
Output batch richiesto
Tensione e frequenza di alimentazione (380 V 50 Hz / 460 V 60 Hz)
Marca di controller CNC preferita
Necessario doppio mandrino, appoggio fisso o lunghezza personalizzata
D: Un normale tornio CNC può filettare tubi?
A: Può realizzare campioni di filettatura corti, ma la maggior parte dei torni standard ha un foro del mandrino piccolo. I tubi lunghi non possono passarci attraverso e la rigidità è insufficiente per la filettatura di tubi di grosso spessore.

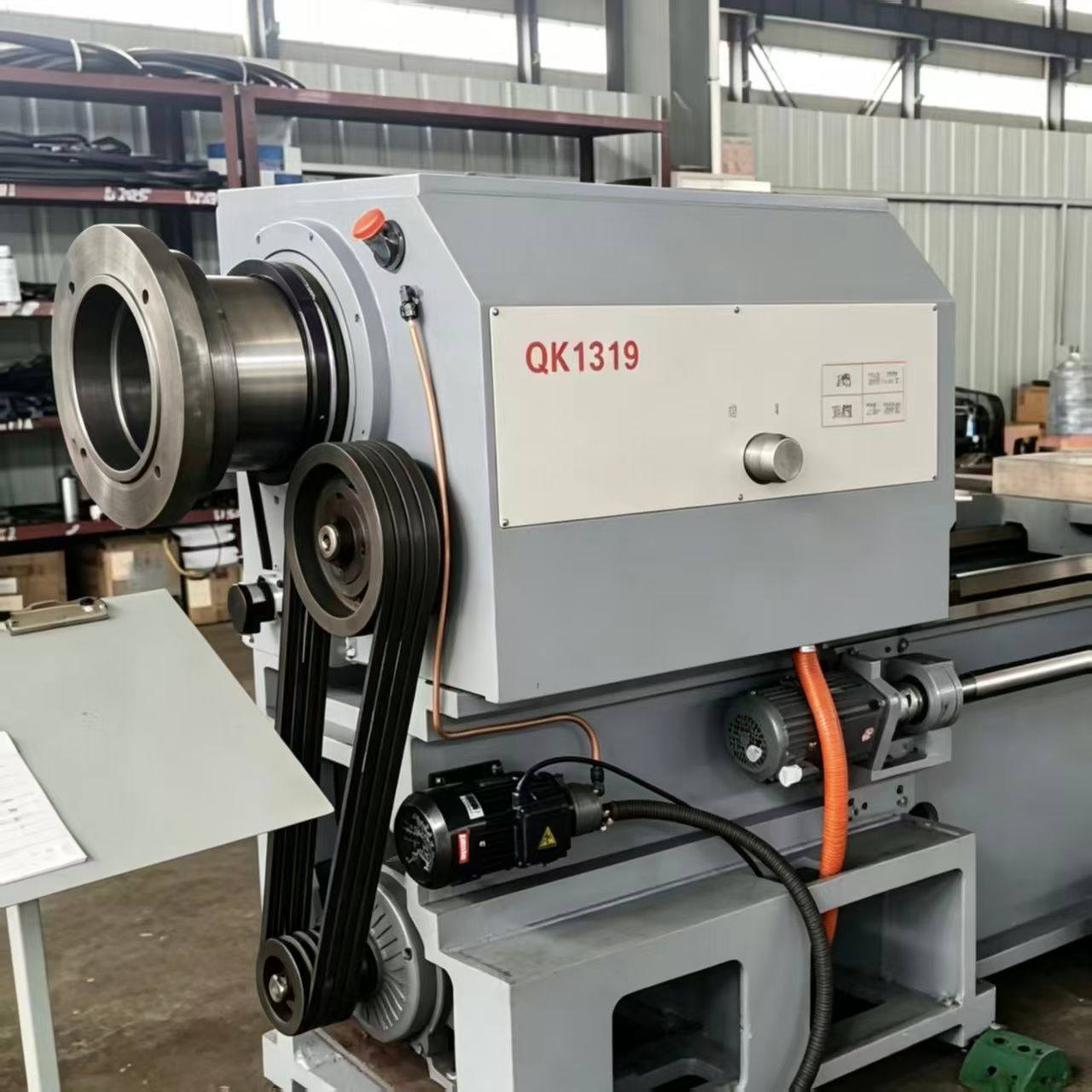

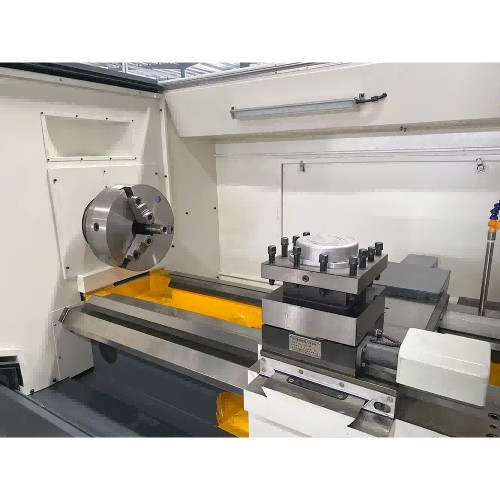

D: Qual è la differenza tra Tornio per filettatura tubi QK1319 e QK1327?
A: La differenza principale sta nel diametro del foro del mandrino, nella capacità massima di tubi e nel peso della macchina. Il modello QK1327 è più pesante per adattarsi a tubi di diametro maggiore.
D: L'elaborazione dei thread API è più impegnativa?
R: Sì. Le filettature API richiedono passo, conicità e finitura superficiale precisi, quindi è necessario un tornio ad alta rigidità e un programma di filettatura calibrato.
Il miglior tornio per filettare tubi non è il più costoso, ma quello più adatto alle dimensioni del tubo, alle specifiche della filettatura e al carico di lavoro. Inviateci il disegno del pezzo e le vostre esigenze di filettatura: saremo lieti di consigliarvi il modello e la configurazione più adatti alla vostra officina.
